Fabrikspris Cleated och sidoväggtransportband för effektiv bulkmaterialhantering

YUFENG Cleated och Sidewall Transportband, även känt som korrugerat sidoväggstransportband eller brantvinkeltransportband, är designat för transport av bulkmaterial där konventionella platta band inte kan ge tillräcklig lyfthöjd eller förhindra materialåterrullning. Bältet består av ett basband, korrugerade sidoväggar och tvärgående klossar, som är integrerade genom varmvulkning.

YUFENG tillhandahåller EP-tyg och stålkordförstärkta strukturer för olika transportavstånd, materialvikter och installationslayouter. De tillgängliga designerna stöder horisontell, lutande och vertikal transport, vilket gör dem lämpliga för gruvdrift, cement, ballast, spannmål, kemikalier och andra bulkmaterialhanteringsapplikationer.

EP tyg och stållina sidoväggsbältesklassificering

EP tyg sidoväggtransportband

EP-tygstommen ger god flexibilitet, låg töjning och stabil draghållfasthet. Den är lämplig för medelstora transportsystem med relativt korta eller måttliga transportavstånd, inklusive cementfabriker, spannmålsbearbetningsanläggningar och ballastproduktionslinjer.

Stållina sidoväggtransportband

Stålkordstommen ger högre draghållfasthet och lägre permanent töjning än tygstrukturer. Den är designad för tunga applikationer som kräver större transportavstånd, lyfthöjd och materialkapacitet, särskilt i gruvdrift och storskaliga bulkmaterialhanteringssystem.

Typ av bälte	Kärnegenskaper	Tillämpligt arbetsvillkor
EP Tyg Sidoväggsbälte	Flexibel, låg töjning, kostnadseffektiv	Medelkort avstånd och medellast transport
Sidoväggsbälte av stållina	Hög draghållfasthet, ultralåg stretch	Långväga och tunga transporter

Lämplig stomme bör väljas efter lyfthöjd, bandlängd, materialdensitet, timkapacitet och maximal transportvinkel.

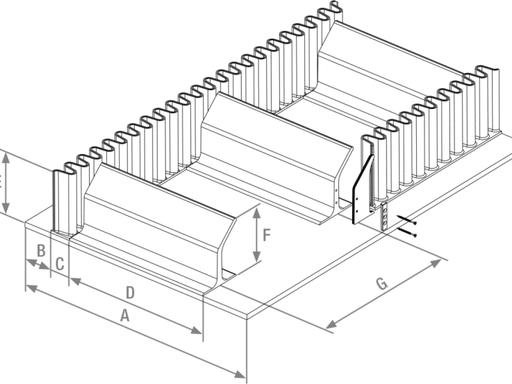

Sidoväggshöjd, klosstyp och storleksalternativ

Sidoväggshöjd

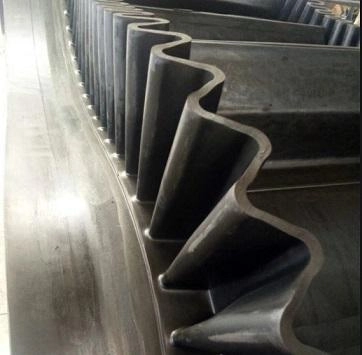

YUFENG levererar korrugerade sidoväggar i höjder från40 mm till 500 mm, vilket gör att bandstrukturen kan matchas med olika materialvolymer och transportkapaciteter.

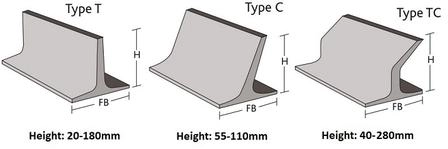

Cleat-konfiguration

T-, C- och TC-klompkonfigurationer finns tillgängliga. Klämhöjden kan anpassas från20 mm till 460 mm, med avstånd anpassade efter materialegenskaper och transportvinkel.

Bältes bredd och stomkvalitet

Tillgängliga Cleated och Sidewall transportbandsbredder sträcker sig från300 mm till 2000 mm, med EP100–EP1000 tygkroppar och ST630–ST2000 stålkordskroppar tillgängliga för olika belastningskrav.

Funktionella sidoväggstransportbandstyper

Allmänt slitstarkt sidobälte

Den slitstarka gummiblandningen som standard är lämplig för konventionella bulkmaterial som sand, ballast, kol och cementråvaror. Det normala driftstemperaturintervallet är ungefär-20°C till +60°C.

Flamskyddande antistatisk sidoväggsbälte

Denna struktur kombinerar flamskyddande och ledande egenskaper för underjordiska transportmiljöer där brand och statisk elektricitet är stora säkerhetsproblem. Tillämpliga modeller kan tillverkas enligtMT/T668krav.

Högtemperaturbeständig sidoväggsbälte

EPDM-baserat värmebeständigt gummi används för att transportera heta material som cementklinker och metallurgisk slagg. Lämpliga formuleringar kan stödja materialtemperaturer upp till ungefär180°C, beroende på de faktiska driftsförhållandena.

Oljebeständig sidoväggsbälte

NBR-baserat täckgummi ger motståndskraft mot mineraloljor, smörjmedel och vissa kemiska medier, vilket minskar gummisvällning och sprickbildning i oljeförorenade arbetsmiljöer.

Lågtemperaturbeständig sidoväggsbälte

En kallflexibel gummiblandning bibehåller flexibiliteten i lågtemperaturapplikationer och kan konfigureras för utomhustransportmiljöer ner till ca.-40°C, beroende på den specifika formuleringen.

Livsmedelsklassade sidoväggsbälte

Tillämpningar för kontakt med livsmedel kan använda lämpliga giftfria och lättstädade material för transportutrustning för spannmål, frukt, grönsaker och livsmedel. Det exakta materialet och certifieringen bör väljas i enlighet med destinationsmarknaden och applikationskrav.

Strukturell och funktionell anpassning

Val av baskropp

YUFENG erbjuder polyester EP-tyg eller galvaniserat stålkordförstärkta basbälten enligt transportlast, avstånd och lyftkrav.

Anpassning av sidovägghöjd

Tillgängliga sidoväggshöjder inkluderar40, 60, 80, 100, 200, 300, 400 och 500 mm, med andra dimensioner tillgängliga enligt projektkrav.

Klomptyp och avstånd

T-, C- och TC-klotsar kan väljas efter materialstorlek, transportvinkel och erforderlig bärförmåga.

Funktionell gummiformulering

Slitstarka, flamskyddade, högtemperatur-, oljebeständiga och lågtemperaturgummiformuleringar kan konfigureras för olika driftsmiljöer.

Förstärkningsstruktur

Tvärförstärkning kan läggas till för att förbättra basbältesstödet under returslaget, medan ytterligare tvärgående ståltrådsförstärkning kan konfigureras för materialbelastning med hög slagkraft.

Bearbetning med fast längd

YUFENG stöder skärning med fast längd och anpassade dimensioner för kompakt transportutrustning och projektspecifika installationer.

Integrerad vulkanisering och bältes prestanda

Hotvulkanisering i ett stycke

Sidoväggarna, klossarna och basremmen är integrerade genom vulkanisering vid hög temperatur i stället för att endast förlita sig på ytlimning. Detta hjälper till att upprätthålla strukturell integritet under upprepad bockning och remskivadrift.

Vertikal och brant vinkeltransport

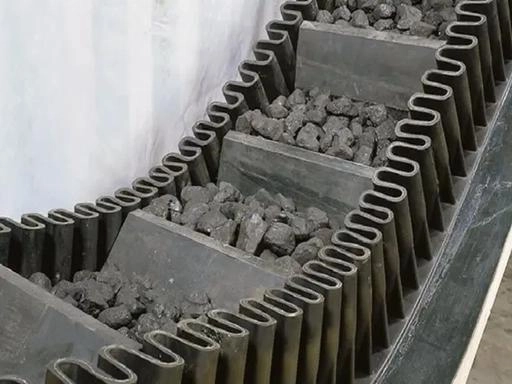

De korrugerade sidoväggarna innehåller material i sidled medan klossarna ger tvärgående stöd. Beroende på systemkonfiguration och materialegenskaper kan bandet användas för branta och vertikala transportapplikationer.

Reducerad materialåterställning

Kombinationen av sidoväggar och klossar bildar individuella materialfickor, vilket hjälper till att minska materialglidning och spill på branta transportsektioner.

Flexibel transportörslayout

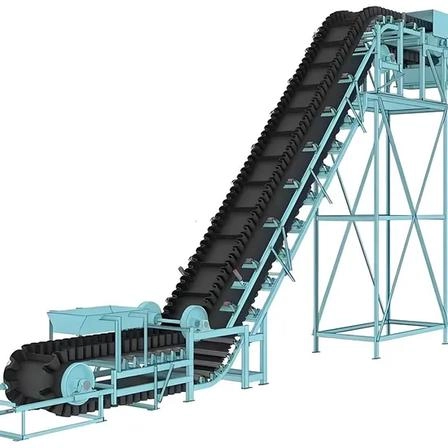

Sidoväggstransportörsystem kan konfigureras för horisontell-till-lutande, Z-typ och S-typ layouter, vilket potentiellt minskar behovet av mellanliggande överföringspunkter.

Val av stomme för olika laster

EP-strukturer är i allmänhet lämpliga för medelstora applikationer, medan stålkordstrukturer ger högre draghållfasthet för tunga och längre transportsystem.

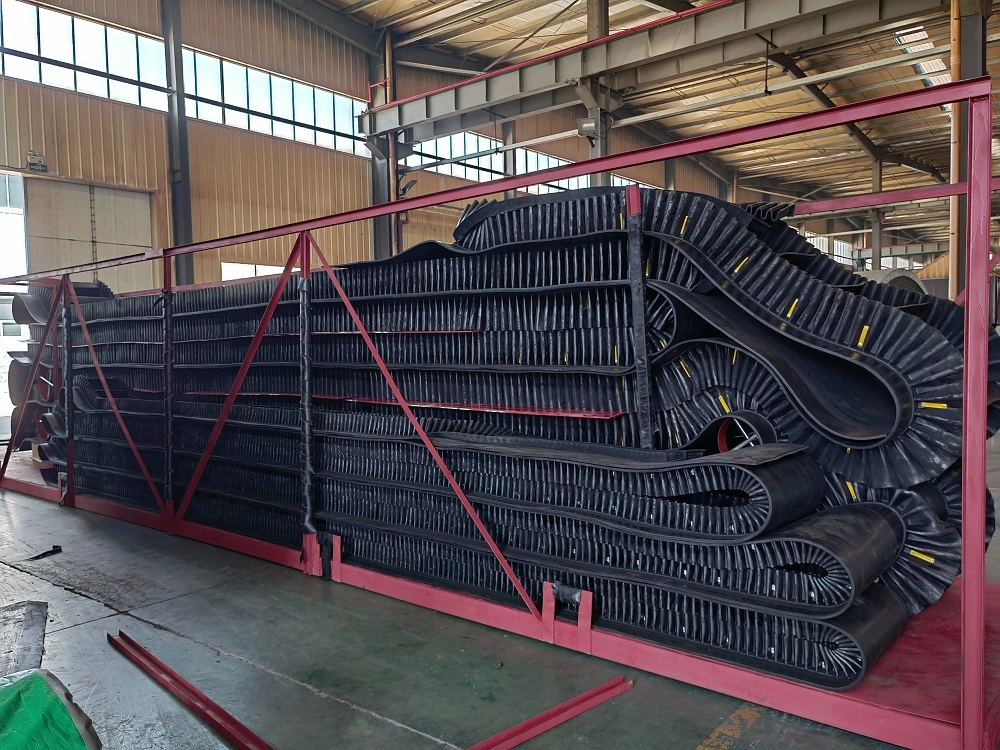

Råvaror och tillverkningskontroll

Baskropp

Höghållfast EP-väv och höghållfast galvaniserad stålkord väljs enligt den erforderliga draghållfastheten.

Sidovägg och klossgummi

Flexibla gummiblandningar med bra motstånd mot böjutmattning används för sidoväggar och klossar för att motstå upprepade rörelser runt remskivor.

Täck och limgummi

Nytt naturgummi eller funktionellt syntetiskt gummi som NBR och EPDM kan väljas efter slitage, olja och temperaturkrav.

Förstärkande komponenter

Tvärgående styv förstärknings- och rivskyddande ståltrådskonstruktioner kan integreras i speciella konstruktioner där ytterligare stöd eller slagtålighet krävs.

Varje parti av tyg, stålkord och gummimaterial är föremål för drag-, bocknings- och vidhäftningsrelaterad inspektion innan de sätts i produktion.

Installation, skarvning och underhåll

Het vulkaniseringsskarvning

För permanenta anslutningar förbereds basbältet i stegvisa lager medan sidovägg- och klosspositionerna är exakt inriktade. Matchande limgummi placeras sedan mellan bandlagren före vulkanisering under kontrollerad temperatur och tryck.

Reparation av kalllimning

Reparation av kalllim kan användas för lokala ytskador eller akut underhåll. Den rekommenderas inte som den primära bärande leden för långvarig tung drift.

Layoutkrav för transportörer

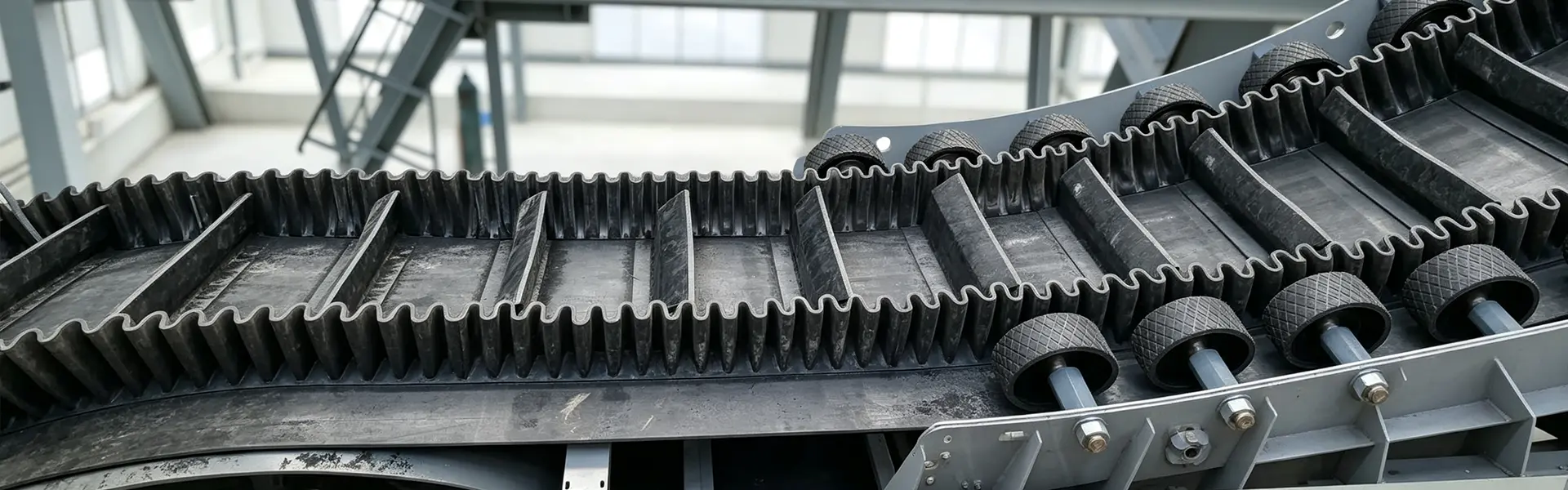

Sidoväggsspecifika returlöpare bör användas för att stödja bältet under returslaget. PU-stöthjul bör installeras nära lastpunkter där stora material kan skapa koncentrerad stöt.

Bältesjustering

Självinställande löphjul kan installeras med lämpliga intervall på långa transportlinjer för att minska remavvikelser och bibehålla stabil drift.

Matchande transportbandskomponenter

Serien med löpande band

YUFENG Cleated och Sidewall transportband kan leverera tygtransportband, stållina transportband, mönstrat transportband, grovt övre transportband och rörtransportband för olika transportbehov.

Conveyor Roller Series

Matchande komponenter inkluderar trågvalsar, returrullar, slagrullar, självinställande rullar och dedikerade sidoväggstransportörrullar.

Gummitillbehör

Slitstarka gummidukar, transportbandslister, reparationslim och vulkaniseringslappar finns tillgängliga för underhåll av transportörsystem.

HDPE rörledningsprodukter

HDPE Water Pipe och HDPE Dredge Pipe kan levereras för extra vatten- och flytande applikationer i gruvprojekt.

Skräddarsydd supporttjänst

Rulldimensioner, sidoväggshöjd, klosskonfiguration, bältesbredd och gummisammansättning kan justeras enligt tekniska ritningar och driftsförhållanden.

Standarder och kvalitetsdokumentation

Tillverkningsstandarder

YUFENG sidoväggstransportband tillverkas med hänvisning tillISO 14890, DIN 22102 och GB/T 7984krav. Stålkordsbasstrukturer kan följaDIN 22131, medan tillämpliga underjordiska flamskyddsmodeller kan tillverkas enligtMT/T668.

Kvalitetscertifieringar och rapporter

Tillgänglig dokumentation kan inkluderaISO 9001 kvalitetsledningscertifiering, CE-dokumentation, SGS-testrapporter, kolgruvasäkerhetsdokumentation och fabriksböjnings-utmattningstestrapporter, beroende på produktkonfiguration och destinationsmarknad.

Kärnprestandaindikatorer

Prestandaobjekt	Standardkrav	Teststandard
Förlängning vid brytning av EP Carcass	≥300 %	ISO 6259
Mellanlagers skalstyrka	≥12 N/mm	ISO 2411
Permanent förlängning under nominell belastning	≤2,5 %	DIN 22102
Täcka gumminötningsförlust	≤0,8 cm³/1,61 km	ISO 4649
Sidoväggs rotvidhäftningsstyrka	Ingen separation efter 10 000 bockningscykler	Fabriksböjningstest

Packning och förvaring

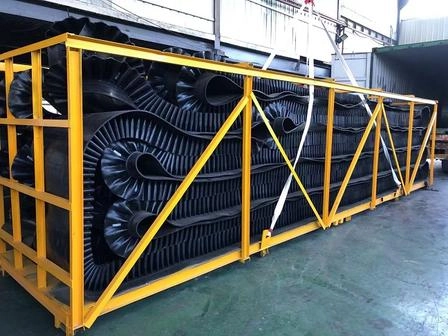

Medel och liten bredd bälten

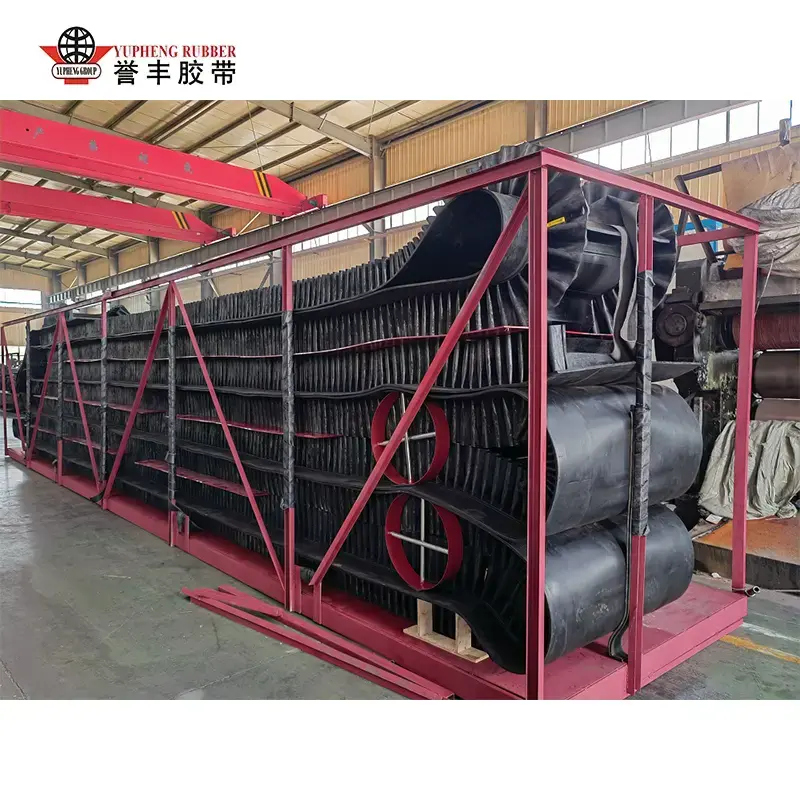

Bälten mellan cirka 300–1000 mm breda kan säkras med dedikerade metallramstöd för att skydda de korrugerade sidoväggarna under transport.

Stålkordsbälten med stor bredd

Tunga sidoväggsbälten från cirka 1200–2000 mm breda kan säkras med förstärkt stålband och träpallar för containertransport.

Klipp bältesektioner

Korta skräddarsydda sektioner skyddas separat med skum eller andra dämpningsmaterial för att minska klossar och sidoväggkollision under transport.

Förvaringskrav

Förvara bältena horisontellt i ett torrt lager och undvik långvarig exponering för direkt solljus, kemiska lösningsmedel och andra förhållanden som kan påskynda gummiåldringen.

Hur man begär en offert för sidoväggtransportband

Basstomme: EP eller stålkord
Bältes bredd
Sidoväggshöjd
Klosstyp och höjd
Maximal transportvinkel
Materialtyp och klumpstorlek
Materialtemperatur och arbetsmedium
Transportavstånd och lyfthöjd
Nödvändig kvantitet
Destinationshamn

YUFENGs tekniska ingenjörer kan använda dessa parametrar för att bestämma lämplig stomkvalitet, sidoväggskonfiguration och klossstruktur för transportsystemet.

YUFENG Global kontaktinformation

Direkt fabrikskontakt

E-post: jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil: +86 15318787602

Fabriksadress:Xiagou Village, ETDZ, Qingdao, Shandong, Kina

View as

Brant lutande transportband

YUFENG Steep Incline Conveyor Belt är en transportlösning av gummi med hög friktion designad för storvinklad bulkmaterialtransport inom gruv-, cement-, spannmålsbearbetnings- och kemisk industri. Jämfört med vanliga plana transportband som lider av materialrullning och spill när lutningen överstiger 25°, förbättrar YUFENG transportstabiliteten genom en högfriktionsanti-halk gummiyta och flexibel antispillstruktur.

Visa mer >> Skicka förfrågan >>

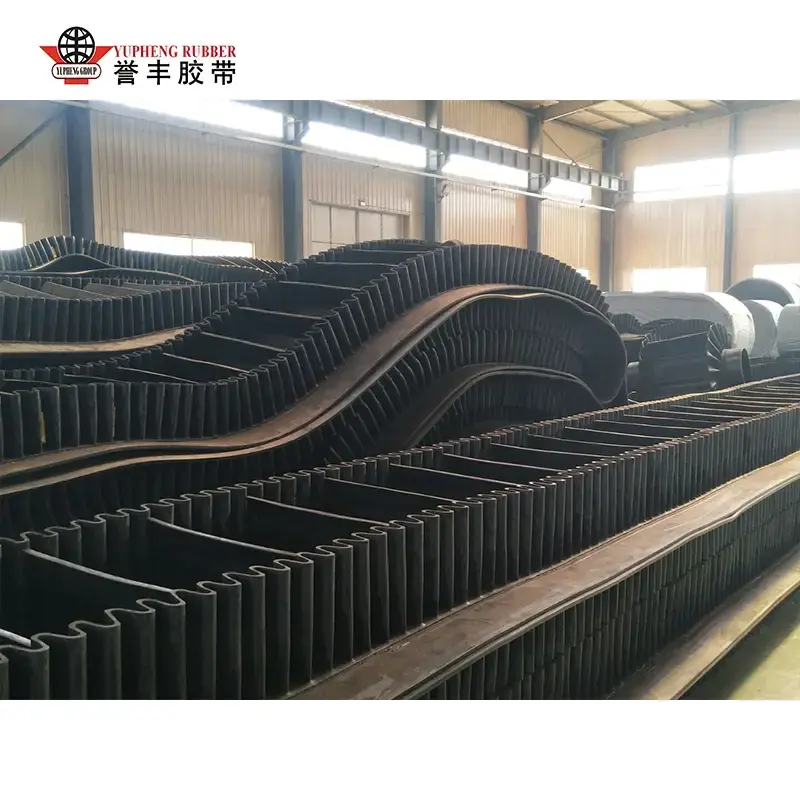

Sidovägg Cleated Transportband

YUFENG Sidewall Cleated Conveyor Belt är en integrerad transportlösning av gummi designad för brant vinkel och vertikal bulkmaterialtransport från 0° till 90°. Till skillnad från traditionella platta transportband som enbart förlitar sig på friktion och separata bundna sidoväggsband som ofta lider av sidoväggavskalning, kombinerar YUFENG korrugerade sidoväggar, tvärgående klossar och basgummi till en sömlös struktur genom integrerad vulkaniseringsteknik.

Visa mer >> Skicka förfrågan >>

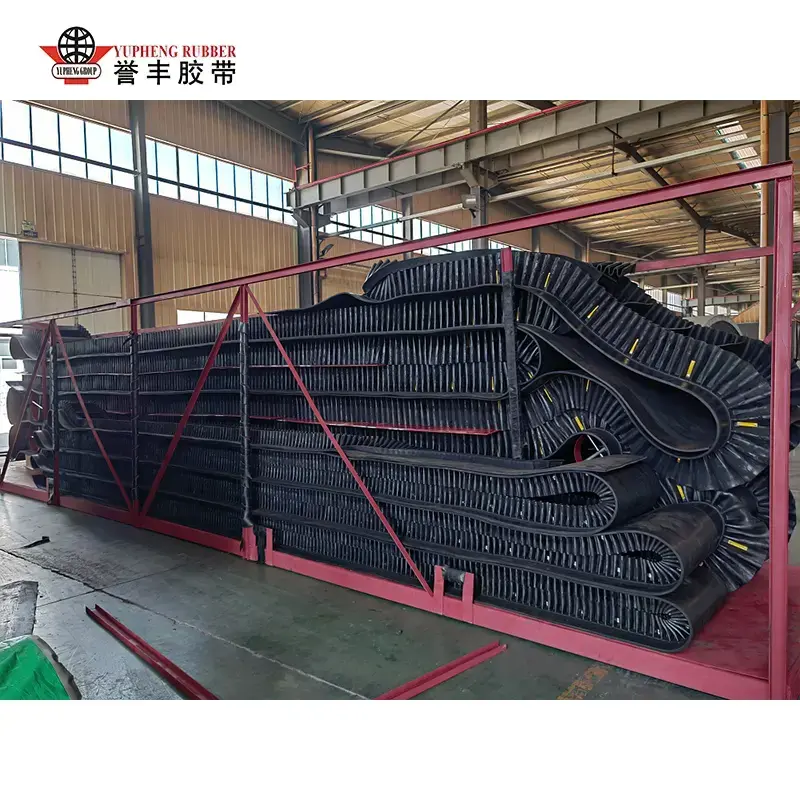

Cleated transportband
