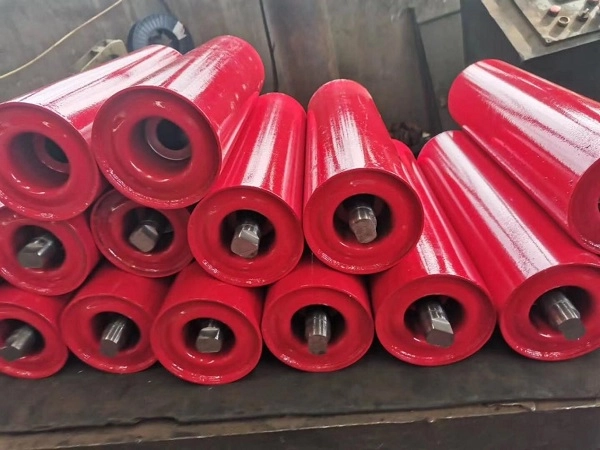

Högpresterande bärande löprulle för transportbandssystem

YUFENG Bär tomgångsrulle, även känd som trågbärarrulle eller transportörbärande tomgång, är den primära stödkomponenten installerad på den övre materialbärande delen av en bandtransportör. Den stöder det laddade transportbandet, bibehåller den designade trågprofilen, minskar bandets nedhängning och hjälper till att hålla bulkmaterial centrerat under kontinuerlig transport.

Bärhjulet är sammansatt av ett stål- eller HDPE-rullskal, solid axel, precisionslager med djupspår och tätningssystem i flera lager. YUFENG tillhandahåller kolstål, galvaniserat, HDPE, PU eftersläpande, självinställande och spiralbärande rullar för gruvdrift, cement, hamnar, värmekraft, kemiska och andra bulktransportapplikationer.

Tillgängliga rulldiametrar inkluderar 76, 89, 108, 114, 133, 168, 194 och 219 mm, med rulllängd, väggtjocklek, lagerkonfiguration och ytbehandling anpassningsbara enligt transportörritningar och arbetsförhållanden.

Typer efter skalmaterial

Bärande löphjul i kolstål

Bärande löphjul i kolstål ger hög lastkapacitet, strukturell styrka och slagtålighet för konventionella tunga transportörsystem. De är lämpliga för gruvdrift, cementfabriker, värmekraftverk, aggregat och andra applikationer för transport av bulkmaterial.

HDPE bärande rullstol

HDPE-bärhjul använder ett högdensitetspolyetenskal som inte rostar som konventionella stålrullar. De ger motståndskraft mot fukt, saltspray och utvalda sura eller alkaliska medier, vilket gör dem lämpliga för kusthamnar, kemiska anläggningar och fuktiga dagbrottsmiljöer.

PU släpande bärhjul

PU-släpande bärhjul använder ett elastiskt ytterskikt av polyuretan för att absorbera en del av materialpåverkan vid lastutrymmen med högt fall. De är särskilt lämpliga för krossmatningssektioner där stora eller vassa material kan skapa koncentrerad påverkan på transportbandet.

Rulltyp	Kärnegenskaper	Tillämpligt arbetsvillkor
Bärande löphjul i kolstål	Hög lastkapacitet, stark slagtålighet och stabil kostnad	Gruvdrift, cementfabriker, värmekraft och tunga bulktransporter
HDPE bärande rullstol	Rostfri, syra- och alkalibeständig, lågt löpljud	Kusthamnar, kemiska anläggningar och fuktiga saltdimma miljöer
PU släpande bärhjul	Elastiskt yttre lager för stötdämpning och bältesskydd	Krossmatning och slagkraftiga blanksektioner

Konfigurationer för olika transportörsektioner

Trågbärande löprulle

Arrangemanget med tre rullar är den mest använda bärhjulskonfigurationen för den övre belastade delen av en bandtransportör. Tillgängliga rännvinklar inkluderar 30°, 35° och 45°, vilket gör att bältet kan bilda en djupare bärränna och ökar dess effektiva materialhållningskapacitet.

PU släpande stötbärande löprulle

PU-buffertringar är lindade runt rullkroppen för att minska stöten som genereras när stora klumpmaterial faller på transportören. Rullen är normalt installerad runt krossmatning och andra högtapplastpunkter för att minska skador på transportbandet.

Självjusterande bärande löprulle

Den självinställande bärhjulen är utrustad med vertikala styrrullar som hjälper till att korrigera remavvikelser under drift. Den används på långväga transportband där bandspårning är viktig för att minska kantslitage, materialläckage och instabil transport.

Galvaniserad rostfri bärande löprulle

Rullskalet får varmförzinkad ytbehandling för att förbättra motståndskraften mot fukt och atmosfärisk korrosion. Denna konfiguration är lämplig för lagergårdar utomhus, materiallagring utomhus och transportsystem som utsätts för fuktiga förhållanden.

HDPE Anti-korrosionsbärande löprulle

HDPE-skalet ger en icke-metallisk yta som undviker konventionell stålrost och ger motståndskraft mot utvalda korrosiva miljöer. Den är lämplig för kustkajer, kemiska anläggningar och andra platser där saltspray eller kemisk exponering kan förkorta livslängden för vanliga stålvältar.

Spiral anti-stickning bärande löprulle

Spiralytan använder en spiralformad konvex struktur för att hjälpa till att avlägsna klibbig lera, våt sand och annat material som fastnar på transportbandet. Denna design hjälper till att minska materialansamling runt välten och kan minska risken för blockering av rullen under våta transportförhållanden.

Specifikationer

Rulldiameter

YUFENG tillhandahåller standardytterdiametrar på 76, 89, 108, 114, 133, 168, 194 och 219 mm. Lämplig diameter bör väljas enligt bandbredd, bandhastighet, belastning och transportörens struktur.

Matchad transportbandsbredd

Bärhjulsserien kan matchas med transportbandsbredder på cirka 500–2400 mm. Rulllängd och axeldimensioner kan anpassas efter transportörens ram och stödkonsol.

Kompatibilitet med transportband

YUFENG Carrying Idler Roller-produkter är designade för kompatibilitet med vanliga DTII, TD75 och CEMA-typ transportör ramarrangemang. Exakta mått bör bekräftas mot kundens befintliga ramritning innan bulkproduktion.

Bälteskompatibilitet

Rullarna kan matchas med transportband av tyg, transportband av stållina, sidoväggstransportband och rörtransportbandssystem enligt deras strukturella krav och bandbredd.

Material- och ytbehandlingsalternativ

Rullskalmaterial

Tillgängliga skalmaterial inkluderar Q235 kolstål, HDPE och 304 rostfritt stål. Kolstål är avsett för allmänna tunga applikationer, HDPE för korrosionskänsliga miljöer och rostfritt stål för applikationer som kräver ökad korrosionsbeständighet.

Ytbehandling

Ytalternativ inkluderar elektrostatisk pulverlackering, varmförzinkning och full PU-lagging. Lämplig behandling bör väljas utifrån fuktighet, korrosion, slag och materialegenskaper.

Lagerkonfiguration

YUFENG kan leverera inhemska högprecisionslager eller importerade SKF- och FAG C3-spellager enligt driftskraven och projektspecifikationen.

Tätningsstruktur

Dubbla eller trippel sammansatta tätningsstrukturer kan konfigureras med flerkanaliga labyrinttätningar i nylon och kontakttätningar av gummi för att begränsa inträngning av damm och vatten i lagerhåligheten.

Särskilda arbetsvillkor

Speciella konfigurationer som flamskyddade och antistatiska bärrullar för underjordsbrytning eller lågtemperaturbeständiga rullar för norra dagbrott kan diskuteras enligt applikationen.

Stödtillbehör

Matchande bärhjulsfästen och transportörstödramar kan levereras enligt rullmått och transportörramsdesign.

Struktur och råvaror

Rullskal

Standardstålrullar använder Q235 högfrekvent ERW stålrör, medan HDPE-versioner använder jungfruligt HDPE-material. Skaldimensioner och väggtjocklek kan justeras efter erforderlig last och rulllängd.

Rullaxel

Rullaxeln använder 45# kalldraget massivt rundstål, vilket ger böjmotstånd under kontinuerlig radiell och axiell belastning. Skaftdiameter och ändkonfiguration kan anpassas till det stödjande fästet.

Lager

C3-spelade spårkullager används för den roterande enheten. Val av lager påverkar körmotstånd, temperaturökning, livslängd och lämplighet för kontinuerlig transportördrift.

Tätningskomponenter

Tätningssystemet använder högtåliga nylonlabyrintkomponenter tillsammans med väderbeständiga tätningsringar av nitrilgummi. Flerstegsstrukturen hjälper till att minska förorening av lagerhåligheten av damm och vatten.

Inkommande materialinspektion

Stålrör, axlar och lager provtas och inspekteras för relevanta dimensions- och prestandakrav före montering. Material som inte uppfyller kriterierna för fabriksinspektion släpps inte ut för produktion.

Prestanda

Bärande rullar arbetar kontinuerligt medan transportören är igång, så rotationsmotstånd, koncentricitet, lagerskydd och statisk lastkapacitet är viktiga indikatorer för val av rullar. YUFENG kontrollerar bearbetnings- och monteringsnoggrannhet för att upprätthålla stabil körprestanda.

Prestandaobjekt	Standardkrav	Teststandard
Rotationsmotståndskoefficient	≤0,008	ISO 15365
Damm- och vattenskyddsklass	IP65	IP-teststandard
Bedömd belastningslivslängd	≥30 000 arbetstimmar	Factory Accelerated Aging Test
Roller Shell Concentricity	≤0,5 mm	Klockindikatortest
Lager Anti-Aging Duration	≥500 timmars åldringstest vid hög temperatur	Internt labbtest
Axial statisk lagerkapacitet	1,5 gånger märklast utan deformation	Statiskt trycktest

Faktisk livslängd och lastprestanda beror på rulldiameter, manteltjocklek, lagerkonfiguration, remhastighet, materialbelastning, driftsmiljö och underhållsförhållanden.

Kvalitetsstandarder

Standarder för transportörer

YUFENG rullar tillverkas med hänvisning till CEMA, GB/T 10595 och ISO 15365 krav för transportörutrustning och rullprestanda.

Säkerhets- och exportkrav

Tillämpliga underjordiska gruvrullar kan levereras enligt relevanta säkerhetskrav för kolgruvor. Exportorder kan stödjas med tillämplig CE- och SGS-inspektionsdokumentation enligt den valda produkt- och destinationsmarknaden.

Kvalitetsdokumentation

Tillgänglig dokumentation kan inkludera ISO9001 kvalitetsledningscertifiering, CE-exportdokumentation, SGS råmaterialinspektionsrapporter, säkerhetstestdokumentation för kolgruvor och fabriksrotationsmotstånd och testrapporter för livslängd.

Installation och byte av löphjul

Installation av ny transportörram

Den bärande tomgångsfästet fästs först på transportörens ram enligt det avsedda avståndet. Båda ändarna av rullaxeln är i linje med fästets monteringshål och säkrade med de angivna stiften eller bultarna, följt av en manuell rotationskontroll för att bekräfta att den går smidigt.

Utsliten bärhjulsersättning

Transportören ska stoppas och isoleras från strömförsörjningen före underhåll. Efter att ha tagit bort axelns låskomponenter kan den skadade bärhjulet tas bort och ersättas med en ny rulle. Rotation och bandinriktning bör kontrolleras innan transportören återstartas.

Självjusterande tomgångsläge

På långväga transportlinjer kan självinställande bärhjul installeras med lämpliga intervaller, med cirka 80–100 m som föreslås enligt den medföljande konfigurationen och driftsförhållandena.

Impact Idler Arrangement

För krossmatningsställen kan cirka tre till fem grupper av PU-släpande stötbärande rullar anordnas inom cirka 5 m från blankpunkten för att fördela materialpåverkan och skydda transportbandet.

Matchande produkter för transportörsystem

Serien med löpande band

YUFENG kan leverera tygtransportband, stålkordstransportband, sidoväggstransportband, rörtransportband, mönstrat transportband och grovt topptransportband för olika bulktransportapplikationer.

Rulltillbehör

Stödprodukter inkluderar tråg, slag, självinställnings- och returhjulsfästen, stödstativ och andra rullmonteringskomponenter.

Gummitillbehör

Slitstarka gummiskivor, transportbandssockelgummi, vulkaniseringsreparationslim och lappsatser finns tillgängliga för installation och underhåll av transportband.

HDPE Pipeline Series

HDPE Water Pipe och HDPE Dredge Pipe kan levereras för extra vätsketransport i gruv- och industriprojekt.

Anpassad bearbetning

Rulldiameter, skalväggtjocklek, axeldimensioner, tätningsstruktur och andra parametrar kan justeras enligt kundens ritningar och specifika driftsförhållanden.

Förpackning och förvaring

Rullar med liten diameter

76, 89 och 108 mm bärhjul kan buntas med ståltråd, skyddas med plastkåpor på båda axeländarna och packas i massiva trälådor för internationell transport.

Rullar med stor diameter

168, 194 och 219 mm tunga bärhjul kan placeras på träpallar, lindas med skyddsplastfilm och säkras för containertransport.

HDPE bärande rullstolar

HDPE-rullar kan separeras med stötdämpande material för att minska ytkollision, repor och deformation under lastning och lossning.

Förvaringsvillkor

Rullar bör förvaras horisontellt på pallar med en rekommenderad staplingshöjd på högst 1,2 m. Utomhusförvaring bör ha vattentät täckning och långvarig exponering för regnvatten bör undvikas.

Hur man väljer rätt bärande tomgångsrulle

Transportbandets bredd

Ange transportbandets bredd och befintliga ramdimensioner så att lämplig rulllängd, axelmått och konsolkonfiguration kan bekräftas.

Rulldiameter och typ

Välj ytterdiameter och struktur enligt bandhastighet, materialbelastning, transportsektion och stötförhållanden. Tråg, slag och självinställande bärhjul har olika funktioner inom transportörsystemet.

Arbetsmiljö

Ge information om luftfuktighet, saltstänk, kemikalieexponering, utomhusanvändning, temperatur och materialegenskaper. Detta avgör om kolstål, galvaniserat stål, HDPE, rostfritt stål eller PU-lagring är lämpligare.

Materialklumpstorlek och slag

Stora eller vassa bulkmaterial kan kräva PU-släpande stötdämpare runt lastningsställen, medan konventionella materialtransporter kan använda trågtransportörer av standardtyp av kolstål.

Begär offert för bärande löprulle

Erforderliga tekniska parametrar

För en korrekt fabriksoffert, ange den matchade transportbandets bredd, rullens yttre diameter, bärhjulstyp, arbetsmiljö, materialegenskaper, total orderkvantitet och destinationsport.

YUFENGs tekniska ingenjörer kan utvärdera lämplig rulldiameter, skalmaterial, lager, tätningsstruktur och stödkonsol enligt kraven på transportörsystemet.

YUFENG Global kontaktinformation

E-post

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabriksadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

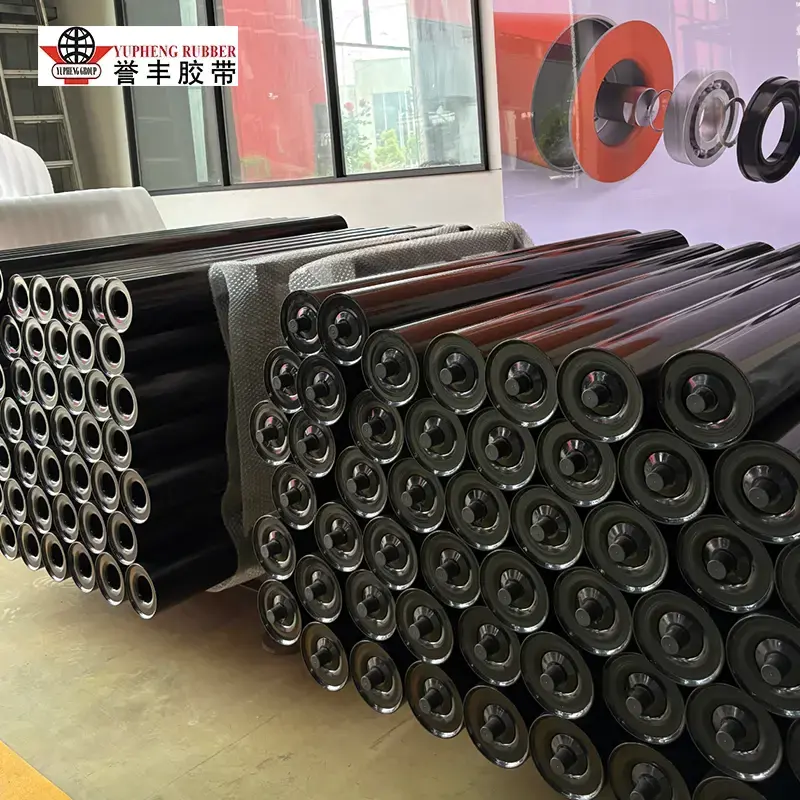

Trågande löprulle

YUFENG Troughing Idler Roller är byggd för tung transport av bulkmaterial och ger stabilt bandstöd och lastbärande för gruvdrift, värmekraft, cement, spannmål och porttransportörsystem. Tillverkad enligt CEMA-, ISO- och MT/T 821-standarderna, har den flerlagers labyrinttätning för att skydda lager från damm, vatten och slam. Finns i 20°, 35° och 45° dalvinklar för skräddarsydda transportbehov.

Visa mer >> Skicka förfrågan >>

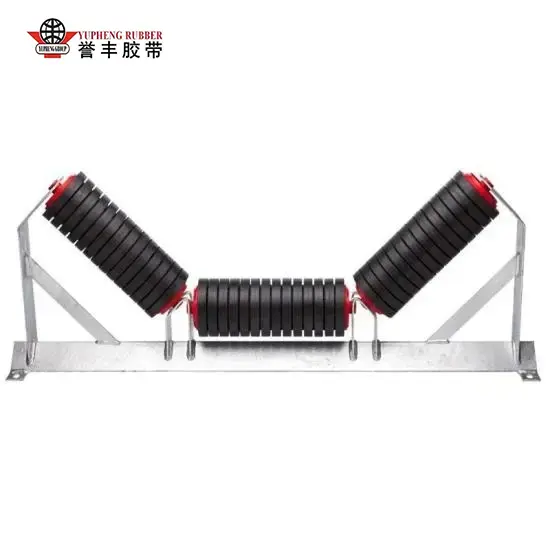

Löprulle för tråg med lika längd
