Fabriks direkt returrulle för tunga transportörsystem

YUFENG Återgångsrulle, även känd som returrulle eller backtransportörens tomgång, är installerad på den nedre retursektionen av en bandtransportör för att stödja det tomma transportbandet när det färdas tillbaka till driv- eller baksektionen. Dess huvudsakliga funktioner är att bibehålla bältets form, minska hängning, stödja mjuka returrörelser och hjälpa till att upprätthålla en stabil bältesspårning.

YUFENG levererar plana parallella, V-typ centrering, spiral självrengörande, HDPE korrosionsskydd, galvaniserade och gummiskivor returhjul för gruvdrift, cement, hamnar, kemiska anläggningar, kraftverk och andra applikationer för transport av bulkmaterial. Olika skalmaterial, ytbehandlingar, tätningsstrukturer och lagerkonfigurationer kan väljas efter bandbredd, materialegenskaper och arbetsmiljö.

Standardytterdiametrar inkluderar 76, 89, 108, 114, 133, 168, 194 och 219 mm, med rulllängd och väggtjocklek tillgängliga enligt ritningar på transportörens ram. Rullarna är designade för kompatibilitet med vanliga DTII-, TD75- och CEMA-transportörstrukturer.

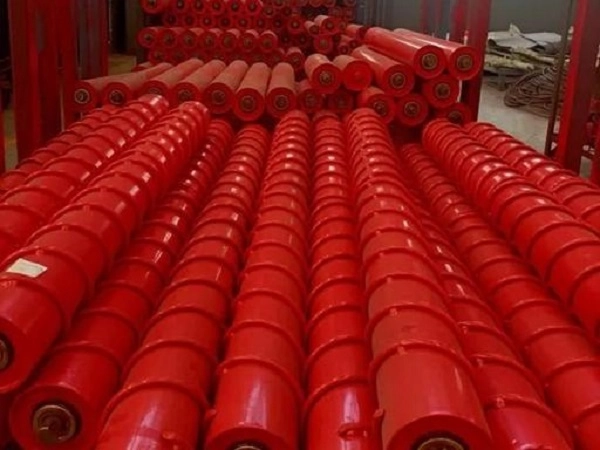

Typer för olika transportörförhållanden

Platt parallell returrulle

Den platta parallella returhjulen använder en enda rak cylindrisk rulle för att stödja det olastade bandet. Dess enkla struktur är lämplig för konventionella transportlinjer som transporterar torra och relativt icke-klibbiga material där grundläggande stöd för returbälten krävs.

V-typ centrerande återgångsrulle

Returhjulet av V-typ använder två rullar arrangerade i en V-konfiguration för att ge ytterligare styrning av bandcentrering. Den är lämplig för långväga transportlinjer där bandavvikelser kan uppstå under kontinuerlig returdrift.

Självrengörande spiralrulle

Den spiralformade återgångsrullen använder en spiralformad ytprofil för att hjälpa till att avlägsna lera, våt sand och andra klibbiga material från baksidan av transportbandet. Den är lämplig för våta gruvor, lerbrott och transportsystem som hanterar material med hög returvidhäftning.

HDPE plast återgångsrulle

HDPE-returhjulet använder ett icke-metalliskt skal med motståndskraft mot rost, fukt och utvalda kemiska medier. Dess lägre driftsljud och korrosionsbeständiga konstruktion gör den lämplig för kusthamnar, kemiska anläggningar och fuktiga industrimiljöer.

Rulltyp	Kärnegenskaper	Tillämpligt arbetsvillkor
Platt parallell returhjul	Enkel struktur och grundläggande bältesstöd	Torrt bulkmaterial och konventionella retursektioner
V-typ returhjul	Förbättrad bältescentreringsförmåga	Långdistanstransportlinjer som är utsatta för bältesavvikelse
Spiral självrengörande returrulle	Tar bort klibbigt material från bältets yta	Blöta gruvor, lera och klibbigt material transporterar
HDPE plastreturrulle	Rostfri, korrosionsbeständig och låg ljudnivå	Kustnära, fuktiga och kemiska miljöer

Konfigurationer för olika transportörapplikationer

Platt parallell returrulle

Den platta parallella konfigurationen är standardlösningen för returstöd för den nedre tomma bandsektionen. Den är lämplig för kol, kalksten, sand och andra relativt torra bulkmaterial där returbandet har normala uppriktningskrav.

V-typ centrerande returrulle

V-typskonfigurationen ger ytterligare sidostyrning när bältet rör sig längs retursektionen. Det kan hjälpa till att begränsa vänster-höger-bandets rörelse på långa transportörsystem och minska beroendet av ytterligare korrigerande komponenter när transportörens konstruktion tillåter.

Spiral självrengörande returrulle

Spiralstrukturen är designad för returband som bär klibbiga materialrester. Den spiralformade profilen hjälper till att ta bort ansamlad lera, lera och våt sand från bandets yta för att minska materialuppbyggnad runt välten.

Varmförzinkad returrulle

Varmförzinkning ger ytterligare korrosionsskydd till stålrullens yta. Denna konfiguration är lämplig för utomhuslager, utomhustransportlinjer och andra fuktiga miljöer där konventionellt obehandlat stål kan korrodera snabbare.

HDPE korrosionsskyddande returrulle

HDPE-skalet eliminerar konventionell stålytrost och ger motståndskraft mot fukt, saltstänk och utvalda kemiska medier. Den är lämplig för terminaler vid havet, kemiska verkstäder och andra korrosiva miljöer.

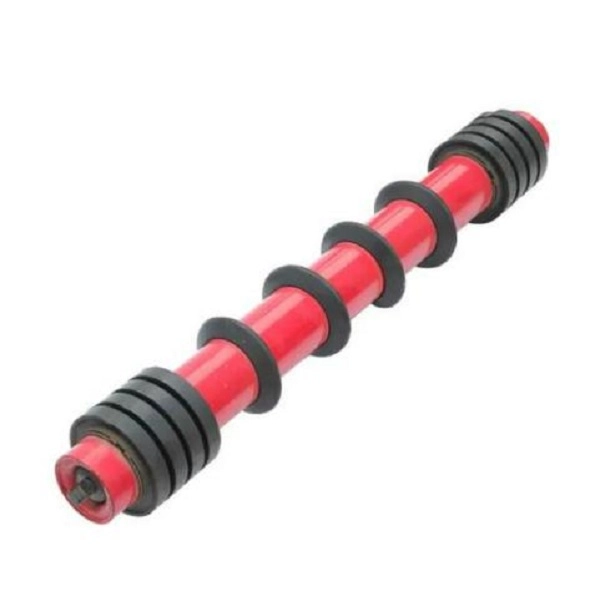

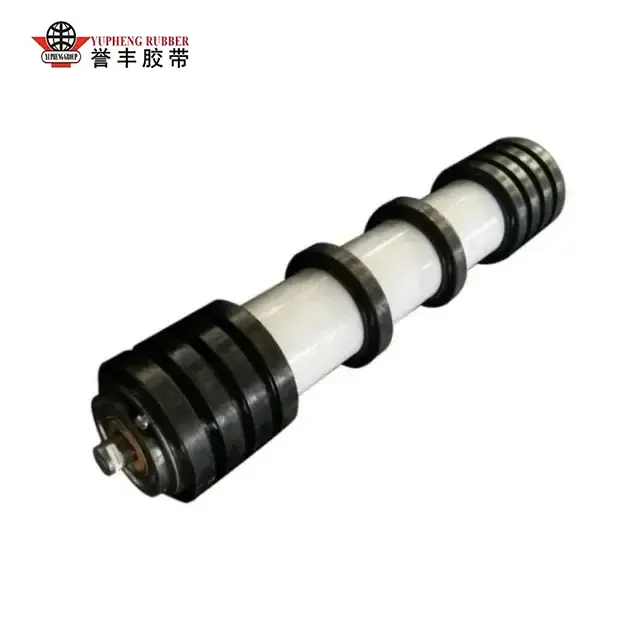

Gummi Disc Returrulle

Gummiskivor är anordnade längs rullaxeln för att ge flexibel kontakt med returbandet. Strukturen kan absorbera en del av bandets vibrationer och minska direkt slitage mellan returbandet och en styv stålrullyta.

Specifikationer

Rulldiameter

YUFENG tillhandahåller standardytterdiametrar på 76, 89, 108, 114, 133, 168, 194 och 219 mm. Val av diameter bör ta hänsyn till bandhastighet, bandbredd, returlast, transportörens längd och designkraven för transportörens ram.

Matchning av bältesbredd

Returhjulsserien är utformad för transportbandsbredder på cirka 500–2400 mm. Rulllängd och axelmått kan anpassas efter de faktiska ram- och fästmåtten.

Kompatibilitet med transportband

YUFENG Return Idler Roller-produkter kan konfigureras för DTII, TD75 och CEMA-typ transportörstrukturer. Köpare bör tillhandahålla befintliga rullmått eller ramritningar vid byte av rullar i ett befintligt transportsystem.

Bälteskompatibilitet

Rullarna kan matchas med tygtransportband, stållina transportband, sidovägg transportband och rörtransportband system enligt bandbredd, returstruktur och transportör layout.

Material och tätningsalternativ

Rullskalmaterial

Tillgängliga skalmaterial inkluderar Q235 kolstål, HDPE och 304 rostfritt stål. Kolstål är lämpligt för allmänt tunga transporter, HDPE för korrosionskänsliga miljöer och 304 rostfritt stål för applikationer som kräver högre korrosionsbeständighet.

Ytbehandling

Ytbehandlingsalternativ inkluderar elektrostatisk spraybeläggning, varmförzinkning och gummiskivor. Den valda behandlingen kan anpassas till utomhusfuktighet, frätande media, stötar och krav på bälteskontakt.

Tätningsstruktur

Dubbla och trippelkomposita nylonlabyrinttätningssystem kan användas för att begränsa inträngningen av damm och vatten i lagerhåligheten. Gummikontakttätningar kan ge en ytterligare barriär runt lagerenheten.

Lagerkonfiguration

Inhemska högprecisionslager eller importerade SKF/FAG C3-spellager kan väljas enligt driftskrav, kontinuerliga driftförhållanden och kundspecifikationer.

Särskilda arbetsvillkor

Särskilda konfigurationer som flamskyddade och antistatiska returrullar för underjordisk kolbrytning eller lågtemperaturbeständiga rullar för kallområde dagbrott kan övervägas beroende på den faktiska tillämpningen.

Stödande fästen

YUFENG kan leverera returrullestöd i olika storlekar så att den valda rullen kan matchas med transportörens ram och installationsstruktur.

Struktur och råvaror

Rullskal

Standardreturrullar av stål använder Q235 högfrekvent ERW stålrör, medan HDPE-versioner använder jungfruligt HDPE-material. Skalets väggtjocklek kan justeras efter rulllängd, belastning och erforderlig strukturell styrka.

Rullaxel

45# kalldraget massivt rundstål används för axeln i standardkonfigurationer, vilket ger motstånd mot böjning och deformation under kontinuerlig drift.

Lager

C3-spelade spårkullager används i den roterande enheten. Val av lager påverkar rotationsmotstånd, temperaturökning och livslängd under kontinuerlig transportördrift.

Tätningskomponenter

Tätningsstrukturen kan innefatta labyrintringar i nylon med hög seghet och väderbeständiga tätningsringar av nitrilgummi för att minska damm och vatten som kommer in i lagerhåligheten.

Råvaruinspektion

Stålrör, axlar och lager provtas och kontrolleras innan monteringsprocessen påbörjas. Material som inte uppfyller kraven på fabriksbesiktning kasseras före tillverkning.

Prestandaindikatorer

Prestandaobjekt	Standardkrav	Teststandard
Rotationsmotståndskoefficient	≤0,008	ISO 15365
Damm- och vattenskyddsklass	IP65	IP-teststandard
Bedömd belastningslivslängd	≥30 000 arbetstimmar	Factory Accelerated Aging Test
Roller Shell Concentricity	≤0,5 mm	Klockindikatortest
Lager Anti-Aging Time	≥500 timmars åldringstest vid hög temperatur	Internt labbtest
Axial statisk lastkapacitet	1,5 gånger märklast utan deformation	Statiskt trycktest

Verklig rullprestanda beror på diameter, skalväggtjocklek, lagertyp, tätningsstruktur, transportörhastighet, bandspänning, miljöförhållanden och underhållsrutiner.

Standarder och kvalitetsdokumentation

Standarder för transportörer

YUFENG Return Idler Roller-produkter tillverkas med hänvisning till CEMA, GB/T10595 och ISO15365 krav för transportörutrustning och rullprestanda.

Säkerhetskrav

Returrullar avsedda för underjordiska gruvtillämpningar kan konfigureras enligt gällande säkerhetskrav för kolgruvor. Den exakta säkerhetsdokumentationen beror på vald produkt och avsedd användning.

Exportera dokumentation

Tillgänglig dokumentation kan inkludera ISO9001 kvalitetsledningscertifiering, CE-exportdokumentation, SGS råmaterialinspektionsrapporter, säkerhetstestdokumentation för kolgruvor och testrapporter för fabriksrotationsmotstånd och livslängd enligt produkt- och destinationsmarknaden.

Installation och utbyte

Ny transportörram

Returrullens stödfäste är fäst vid transportörens ram enligt det avsedda avståndet. Båda ändarna av rullaxeln är i linje med fästets monteringshål och säkrade med de specificerade stiften eller bultarna. Rullen ska rotera fritt utan onormalt motstånd innan transportören tas i drift.

Sliten returrullebyte

Transportören ska stoppas och strömförsörjningen isoleras före utbyte. Efter att ha tagit bort axelns låskomponenter kan den skadade returrullen tas bort och ersättas med en ny enhet. Den nya rullen bör kontrolleras för flexibel rotation innan transportören startas om.

V-typ returrullarrangemang

V-typ returrullar kan anordnas med lämpliga intervall på långväga transportlinjer där bandspårning kräver extra stöd. Det faktiska avståndet bör bestämmas enligt transportörens struktur, bandbeteende och driftsförhållanden.

Installation av spiralrulle

Självrengörande spiralrullar bör användas på transportörer som transporterar våta eller klibbiga material där bandtransport kan samlas på retursidan. Installationen bör säkerställa att spiralytan matchar bandets löpriktning och transportörens struktur.

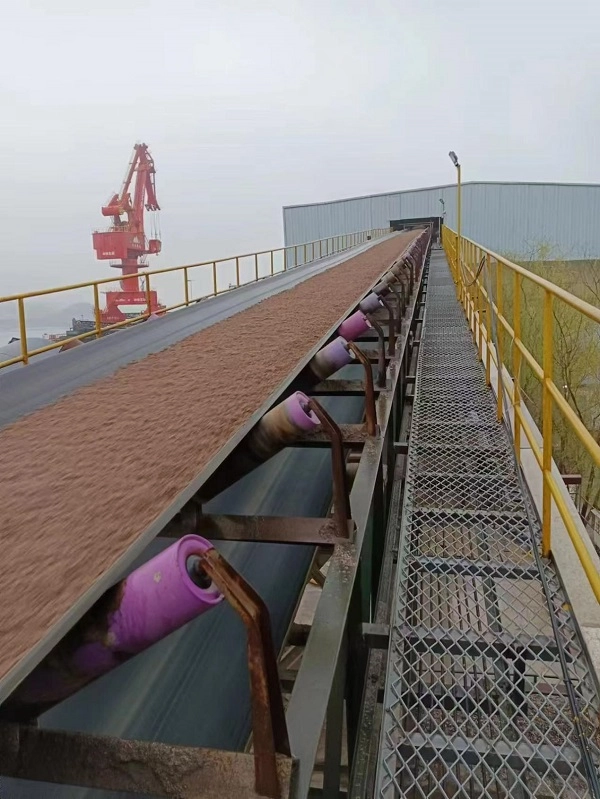

Ansökningsvillkor

Transport av torrt bulkmaterial

Platta parallella returrullar är lämpliga för konventionella transportörer som transporterar relativt torra material som kol, kalksten, sand och ballast.

Långdistanstransportörer

V-typ centrerande returrullar kan väljas där långa transportband kräver förbättrad bandspårning under returslaget.

Våta och klibbiga material

Självrengörande spiralrullar är lämpliga för våta gruvor, lerbrott och andra applikationer där klibbigt material fäster på den bakre ytan av transportbandet.

Kustnära och kemiska miljöer

HDPE eller galvaniserade returrullar kan väljas för områden som utsätts för saltstänk, fukt eller utvalda korrosiva medier, beroende på driftsförhållandena.

Känsliga tygtransportband

Returrullar av gummi kan övervägas där ytterligare flexibilitet mellan rullen och returbandet krävs för att minska vibrationer och kontaktslitage.

Matchande produkter för transportörsystem

Serien med löpande band

YUFENG kan leverera tygtransportband, stålkordstransportband, sidoväggstransportband, rörtransportband, mönstrat transportband och grovt topptransportband för kompletta bulkmaterialtransportsystem.

Andra transportrullar

Stödande produkter inkluderar trågbärande rullhjul, stöthjul, självinställande rullhjul och deras motsvarande fästen och stödstativ.

Gummitillbehör

Slitstarka gummiskivor, transportbandssockelgummi, vulkaniseringsreparationslim och lappsatser kan levereras för transportörinstallation, underhåll och fältreparation.

HDPE Pipeline Series

HDPE Water Pipe och HDPE Dredge Pipe kan levereras för extra vatten- och flytande applikationer i gruv- och industriprojekt.

Anpassad bearbetning

Rulldiameter, väggtjocklek, axeldimensioner, tätningsstruktur och andra parametrar kan justeras enligt kundens arbetsritningar och transportörkrav.

Förpackning och förvaring

Returrullar med liten diameter

76, 89 och 108 mm returrullar kan buntas med ståltråd, försedda med skyddskåpor på båda axeländarna och packas i massiva trälådor för internationell transport.

Stora tunga returrullar

168, 194 och 219 mm rullar kan placeras på träpallar, lindas med skyddande plastfilm och säkras för containertransport för att minska ytrepor och korrosion.

HDPE plastreturrullar

HDPE-rullar kan separeras med skum eller annat dämpande material för att minska ytkollision och skador under lastning, lossning och transport.

Förvaringskrav

Returrullar ska förvaras horisontellt på pallar med en rekommenderad staplingshöjd på högst 1,2 m. Vid förvaring utomhus bör vattentät presenning användas och långvarig exponering för regnvatten bör undvikas.

Hur man väljer rätt returrulle

Transportbandets bredd

Ange transportbandets bredd och befintliga ramdimensioner så att lämplig rulllängd, axelkonfiguration och konsolstorlek kan bekräftas.

Typ av returrulle

Platta, V-typ, spiral-, HDPE- och gummiskivreturrullar bör väljas i enlighet med bandspårningskrav, materialvidhäftning, fuktighet och korrosionsförhållanden.

Arbetsmiljö

Ge information om gruvor, hamnmiljöer, kemikalier eller andra arbetsmiljöer, inklusive fuktighet, saltstänk, kemisk exponering och temperaturförhållanden. Detta hjälper till att bestämma lämpligt skalmaterial och ytbehandling.

Material vidhäftning

När våt lera, lera eller klibbigt material tenderar att stanna kvar på retursidan av bandet, kan en spiral självrengörande returrulle övervägas för att minska materialansamlingen.

Bältesspårningskrav

För långväga transportband med en tendens till remavvikelse, kan V-typ centrerande returrullar utvärderas som en del av retursidans uppriktningsarrangemang.

Begär offert för returrulle

Erforderliga tekniska parametrar

För en korrekt offert, ange den matchade transportbandets bredd, rullens ytterdiameter, returhjulstyp såsom platt, V-typ, spiral eller HDPE, arbetsmiljö, materialegenskaper, total orderkvantitet och målleveransport.

YUFENGs tekniska ingenjörer kan utvärdera lämplig rulldiameter, skalmaterial, lagerkonfiguration, tätningsstruktur och stödkonsol enligt det faktiska transportörsystemet.

YUFENG Global kontaktinformation

E-post

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabriksadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

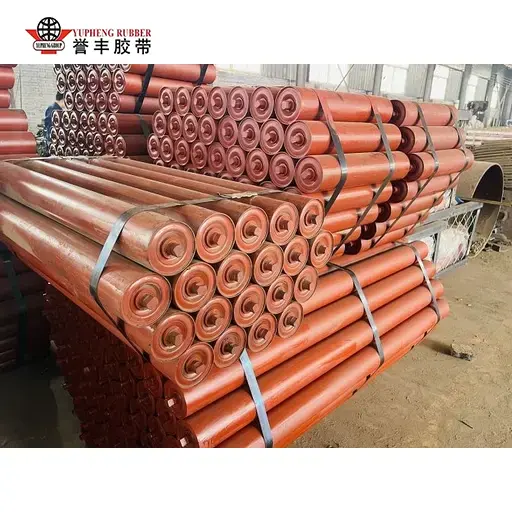

Platt återgångsrulle

YUFENG Flat Return Idler Roller stöder retursidan av bandtransportörer och ger smidig bandstyrning och pålitlig drift med låg motståndskraft för gruvdrift, cement, spannmål och bulkmaterialhanteringssystem. Med kvalitetskontroll i hela processen från bearbetning av stålrör till dynamisk balansering, hjälper det till att minska ojämnt bandslitage och bibehålla en stabil transportörprestanda för lätta, medelstora och tunga applikationer.

Visa mer >> Skicka förfrågan >>

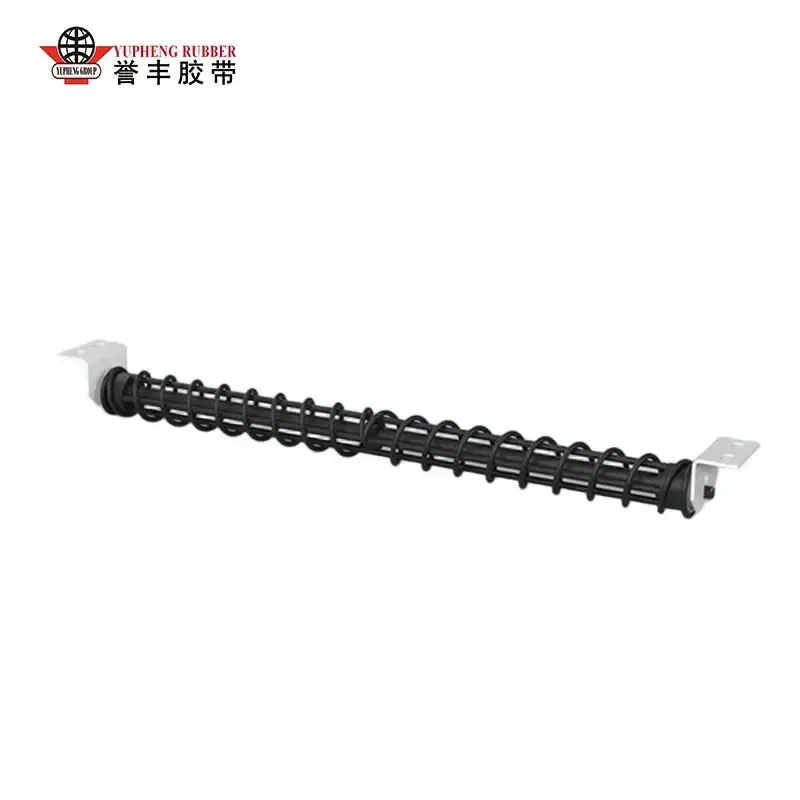

Spiral återgångsrulle

Självrengörande prestanda gör YUFENG Spiral Return Idler Roller idealisk för transportörer som hanterar våta, klibbiga och ansamlingsbenägna material. Dess spiralstruktur hjälper till att ta bort vidhäftande material från bandreturytan, vilket minskar bandavvikelser, städar stilleståndstid och underhållsbehov. Fälttestad i kol-, cement-, hamn- och värmekraftapplikationer ger den stabilt långsiktigt stöd för tunga transportsystem.

Visa mer >> Skicka förfrågan >>

Returrulle för gummiskiva

YUFENG Rubber Disc Return Idler Roller är designad för klibbiga och rester-benägna transportmiljöer och använder en åtskild elastisk gummiskivstruktur för att förbättra bandrengöringen och skyddet på retursektionerna. Dess tätningsdesign ger pålitlig dammtät, vattentät och korrosionsskyddande prestanda från -42°C till +68°C, vilket hjälper till att minska materialuppbyggnad, bandavvikelse och underhållsfrekvens inom gruv-, hamnar-, cement- och kraftindustrier.

Visa mer >> Skicka förfrågan >>

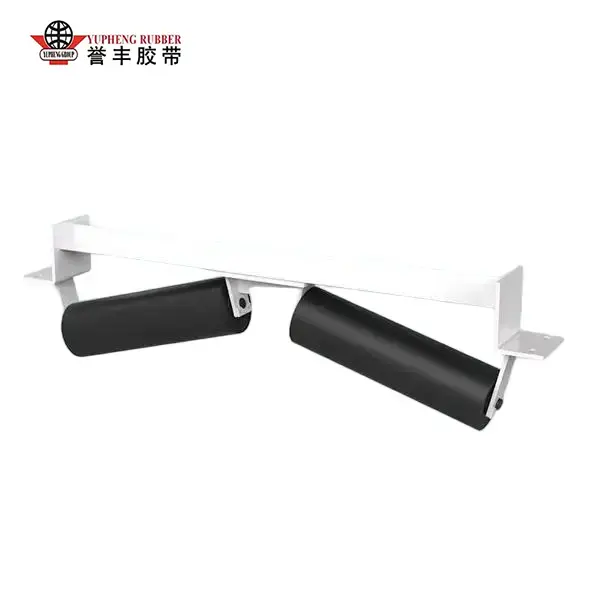

V Återgångsrulle

YUFENG V Return Idler Roller är designad för långväga och tunga transportbandsretursystem och ger automatisk bältescentrering och stabilt stöd genom sin V-formade symmetriska rullstruktur. Dess avancerade tätningssystem skyddar lager från damm, vatten och tuffa miljöer, samtidigt som det minskar remavvikelser, kantslitage och underhållskrav. Lämplig för transport av kol, gruvdrift, cement och bulkmaterial från -40°C till +70°C.

Visa mer >> Skicka förfrågan >>

YUFENG är en professionell Återgångsrulle tillverkare och leverantör i Kina. Vi har ett erfaret säljteam, professionella tekniker och ett kundserviceteam.

Nyheter Rekommendationer

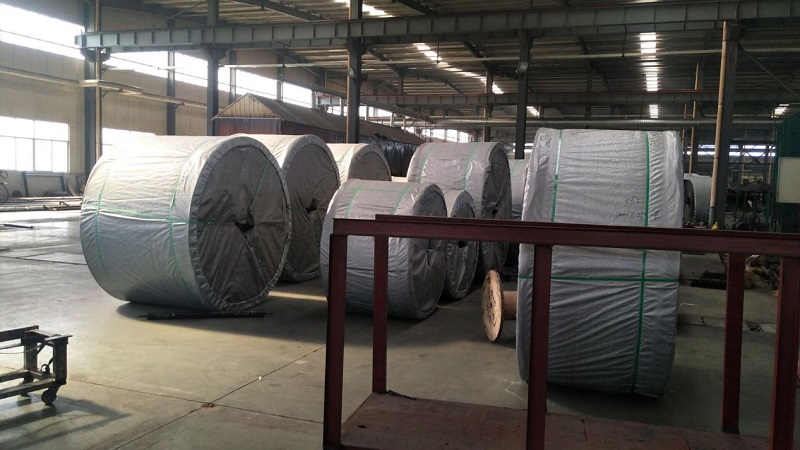

Stort parti stållina transportband exporteras till Senegal för att stödja transport av gruvmaterial Visa mer >>

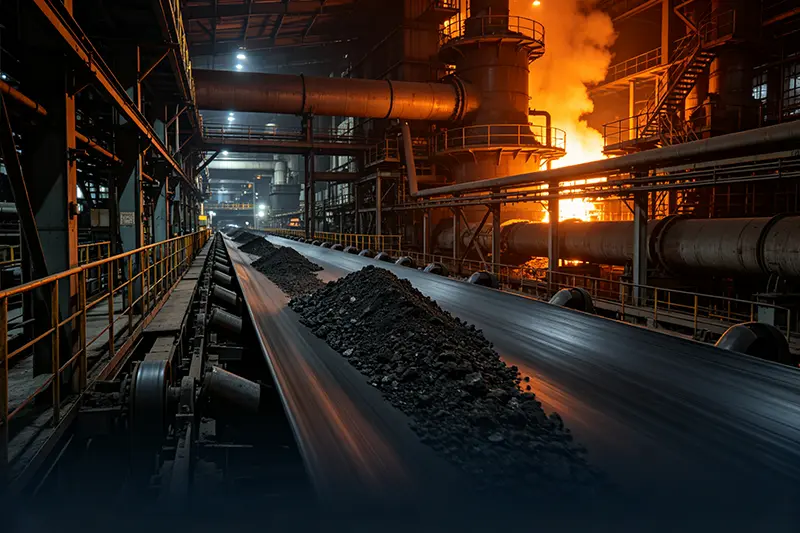

Vilka är tillämpningsscenarierna för transportband av stålkord?Visa mer >>

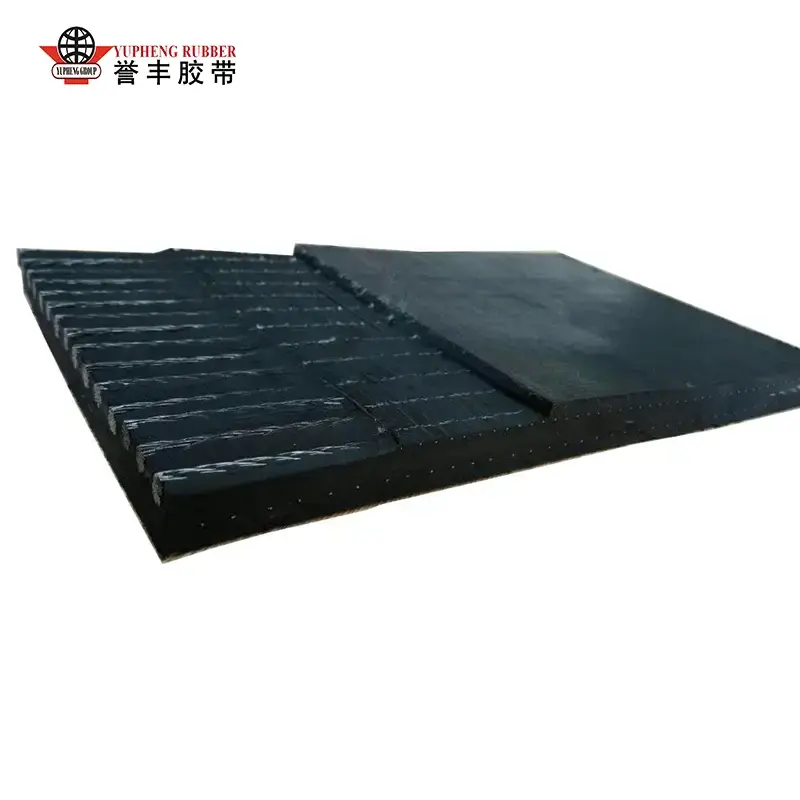

Vad gör ett allmänt transportband av stållina pålitligt för tunga arbeten?Visa mer >>

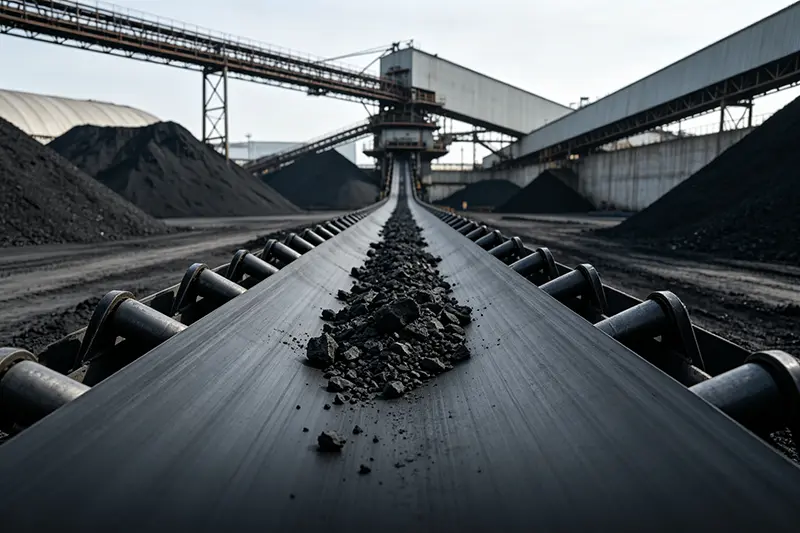

Fördelar med transportband av stållina Visa mer >>

Högpresterande stållina transportbandrulle redo för leverans till Laos gruvprojekt Visa mer >>

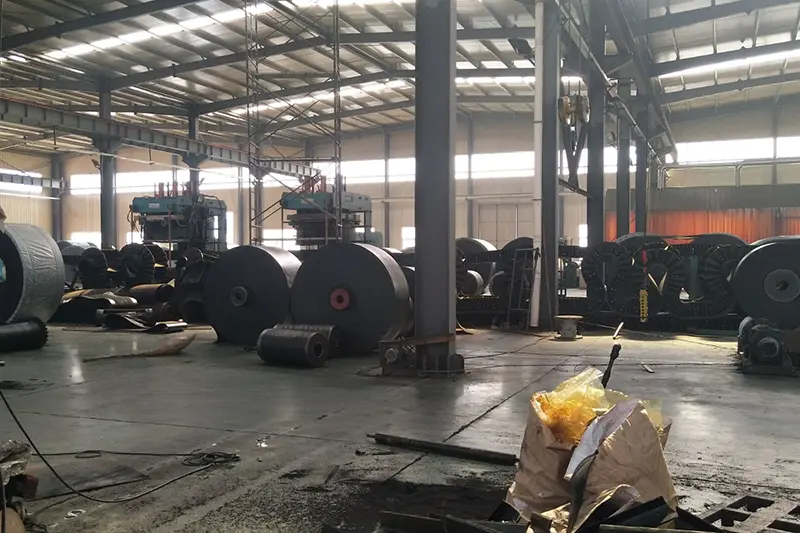

Produktionsprocess av gummitransportband Visa mer >>
