Spiral återgångsrulle

YUFENG specialiserar sig på högpresterande självrengörande produkter i serien för transportörer, med kärnproduktionsbas och automatiserad verkstad belägen i norra Kinas industriella industrikluster för transportörmaskiner. Varumärket integrerar anti-stick spiral strukturell design, slitstarka höghållfasta råmaterial och flerkanalig labyrintförseglingsteknik i varje spiral återgångsrulle.

Grundläggande testinformation

YUFENG genomförde ett 6-månaders oavbrutet fältdriftstest för att utvärdera den långsiktiga prestandan hos dess spiralreturrulle under krävande transportörförhållanden på retursidan. Testet omfattade flera industriella miljöer, inklusive underjordisk kolbrytning, transport av cementklinker, lossning av hamnmineralpulver och transport av termisk kraftaska.

Testscenarierna inkluderade förhållanden med hög damm, hög luftfuktighet, leriga och klibbiga material, med i genomsnitt 4–9 kg kvarvarande klibbigt malmpulver, lera och aska fäst på varje kvadratmeter av returbandet. Dessa förhållanden valdes för att återskapa vanliga material-vidhäftningsproblem som man stöter på vid kontinuerlig industriell transport.

Testresultaten bekräftade att för återvändande transportörer som arbetar med klibbiga material, räcker inte enbart den grundläggande lastbärande kapaciteten. Automatisk materialfrigörande prestanda, antividhäftningsförmåga och bältes spårningsstabilitet är avgörande för att upprätthålla en jämn returbältesfunktion. Dessa prestandakrav utgör kärndesignlogiken för YUFENG Idler Roller.

Självrengörande spiral strukturell prestandatest

Jämförande fälttest under klibbiga materialförhållanden

YUFENG genomförde ett två veckors jämförande fälttest mellan spiralreturrulle och vanliga släta returrullar under identiska transportförhållanden för klibbig aska. Testresultaten visade signifikanta skillnader i materialvidhäftningskontroll och underhållskrav.

Vanliga släta returrullar utvecklade ojämn materialuppbyggnad på rullytan efter 8–12 timmars kontinuerlig drift. De ackumulerade klibbiga materialen bildade oregelbundna utbuktningar, vilket orsakade problem med bältesavvikelse och krävde manuell rengöring en gång var 12:e timme. Varje städstopp varade cirka 18–22 minuter, vilket ökade underhållsbelastningen och minskade transportörernas tillgänglighet.

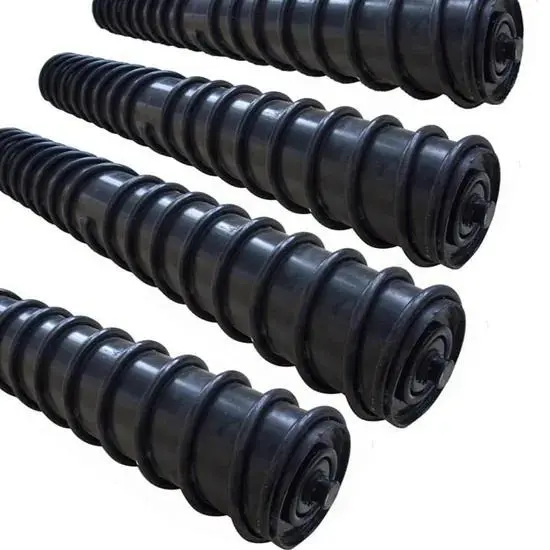

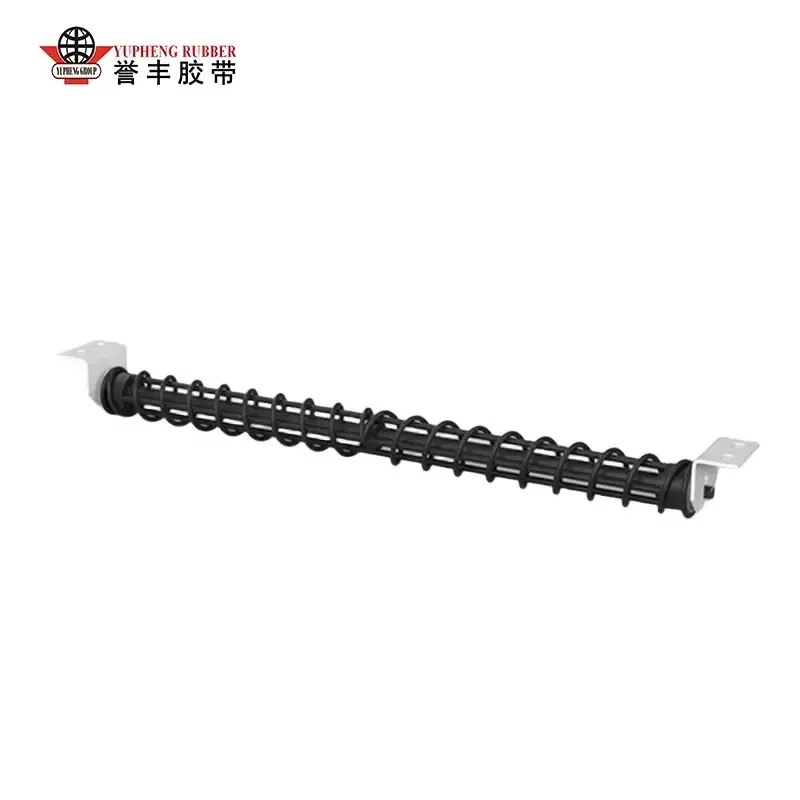

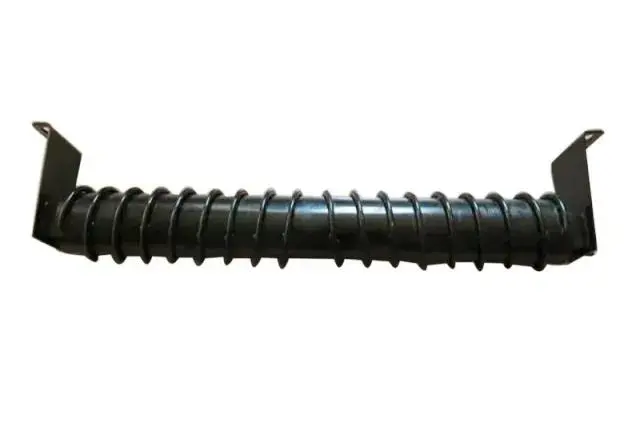

YUFENG Idler Roller antar en symmetrisk dubbelspiralformad flygstruktur. Under rullens rotation tar spiralytan kontinuerligt bort kvarvarande klibbiga material och styr dem från bandets mitt mot båda sidor. Efter 30 dagars kontinuerlig drift observerades ingen tydlig materialansamling på rullytan, vilket eliminerade behovet av frekvent manuell rengöring.

1. Symmetrisk dubbelriktad S-formad spiralflygning

Den höghållfasta stålspiralbanan är precisionssvetsad enligt bandets kontaktbana. Den dubbelriktade spiralstrukturen genererar en balanserad lateral materialtryckkraft, och överför jämnt klibbiga rester mot båda bandkanterna utan att orsaka koncentrerad nötning eller skada på transportbandets gummiskikt.

2. Flerlagers labyrintkomposittätningssystem

Den interna trekanaliga labyrinttätningen i nylon i kombination med en extern dammtät ring av gummi skapar en skyddsstruktur i flera steg. Den här konstruktionen blockerar effektivt gruvdamm, lerigt vatten och fin aska från att komma in i lagerhåligheten, vilket förhindrar vanliga fel såsom lagerstopp och blockering av rullrotation orsakad av materialförorening.

3. Koncentrisk balanserad viktfördelningsstruktur

Automatiserad CNC-svarvningsteknik kontrollerar rullrörets koncentricitet inom 0,3 mm totalt indikatoravstånd. Den optimerade dynamiska balanskonstruktionen håller rotationsvibrationsamplituden under 0,8 mm under höghastighetstransportördrift, vilket minskar ytterligare bandspänningsförluster och sänker onödig energiförbrukning för transportörsystemet.

Damm, lera Vattentät och korrosionsskyddande prestandatest

Testvillkor för miljösimulering

YUFENG Spiral Return Idler Roller är designad för utomhus- och underjordiska våttransportmiljöer. Dess tätnings- och korrosionsbeständighet verifierades genom professionell miljösimuleringstestning.

Testet simulerade kontinuerligt lerigt vattenstänk med en vattenflödeshastighet på 9 mm/timme, kombinerat med högkoncentrerad exponering för mineraldamm. Proverna kördes kontinuerligt i 40 minuter i följd under dessa svåra förhållanden för att utvärdera tätningstillförlitlighet och korrosionsskyddsprestanda.

Verifierade testresultat

Efter testning förblev lagerhåligheten helt torr utan vatten eller damminfiltration. Det varmförzinkade rullskalet och spiralbanan bibehöll intakt rostskyddsbeläggning utan flagning eller ytskador. Lagrets rotationsmotstånd ökade med endast 3 % efter testet, utan att rullstopp eller rotationsfel observerades.

Denna stabila tätning och anti-korrosionsprestanda gör det möjligt för YUFENG Idler Roller att fungera tillförlitligt i regniga utomhushamnar, vattenrika underjordiska gruvor och spraytvättmiljöer för cementanläggningar. Konstruktionen minskar effektivt avstängningsrisker och utbyteskostnader orsakade av rost, materialuppbyggnad och lagerskador.

Intelligent Anti-Deviation & Effektiv Operation Jämförelse

Genom kontinuerlig lastning och drifttestning på plats, realiserar YUFENG spiralreturrulle 40 % högre heltäckande driftseffektivitet än vanliga mjuka returhjul, med specifika jämförelsedata som visas i tabellen nedan:

Verifierade tekniska parametrar för standardprodukter

1. Råmaterial för rullskal

YUFENG Idler Roller använder Q235 högprecisionssömlösa ERW kolstålrör som rullskalsmaterial. Varje rör genomgår strikt råmaterialinspektion före produktion och får varmförzinkad korrosionsskyddsbehandling för att förbättra slitstyrka, slaghållfasthet och långsiktig driftsäkerhet utomhus och under jord.

2. Matchande transportbandsbredd

Standardrullen stöder transportbandsbredder från 400 mm till 2 000 mm, och täcker lätta, medelstarka och tunga transportsystem för bulkmaterial.

3. Standardvals yttre diameteralternativ

Tillgängliga standardvalsdiametrar inkluderar Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm och Φ219mm. Specialdiameteranpassning är tillgänglig enligt transportörens struktur och driftskrav.

4. En rulle statisk belastningskapacitet

Den maximala statiska lastkapaciteten på en rulle når 1500 kg, vilket uppfyller kraven för långdistanstransportsystem som hanterar tunga material som mineralmalm, kol och bulkindustrimaterial.

5. Matchande transportbandstjocklek

Rullen är kompatibel med transportband som sträcker sig från 3 mm till 18 mm tjocklek, inklusive vanliga gummitransportband, flamsäkra gruvband och slitstarka cementtransportband.

6. Driftstemperaturanpassningsområde

YUFENG Spiral Return Idler Roller bibehåller stabil drift från -40°C till +65°C, vilket gör den lämplig för lågtemperatur utomhus gruvmiljöer och högtemperatur industriella produktionslinjer.

7. Standard enkel rulle nettovikt

Standardnettovikten varierar från 6,2 kg till 28,7 kg beroende på rulldiameter, effektiv längd och strukturell konfiguration.

8. Standard lagerkonfiguration

Välten använder C3-frigång ZZ-skyddade spårkullager med lågt rotationsmotstånd, termisk expansionstolerans och underhållsfri fettfyllning för att stödja stabil drift under hela servicecykeln.

Applikationsfall för verkliga industriella användare på plats

1. Tillämpning av returtransportör för underjordisk kolgruva

En kund i en underjordisk kolgruva har tidigare upplevt frekvent stopp i tomgångshjulet som orsakats av vått kolslem och ansamling av stenpulver. Dessa fel resulterade i bandavvikelser, upprepade produktionsavbrott och höga manuella rengöringskostnader.

Efter att ha ersatt traditionella returrullar med YUFENG Idler Rollers, fungerade transportörsystemet kontinuerligt i sex månader. Dagliga manuella rengöringsskift eliminerades, remavvikelsefel minskade med mer än 70 % och de månatliga byteskostnaderna för tomgångshjul minskade med över 55 %. Lösningen minskade också säkerhetsrisker för underhåll under jord som orsakas av frekvent manuell rengöring av utrustning.

2. Tillämpning av mineraltransportör för kusthamn

En malmterminal vid kusten som arbetade under kontinuerlig regnexponering och havssaltdimma drabbades tidigare av snabb rullkorrosion och ansamling av mineralpulver. Traditionella släta returhjul orsakade ytuppbyggnad som repade dyra transportband.

Efter att ha antagit YUFENG Spiral Return Idler Rollers med varmförzinkat skal och självrengörande spiralstrukturer, reducerades problem med materialvidhäftning avsevärt. En sats med medföljande vältar har fungerat kontinuerligt i mer än åtta månader utan utbyte, vilket bibehåller stabil prestanda i tuffa marina miljöer.

3. Applikation för transport av klibbig aska för cementanläggning

En stor cementproduktionsbas drabbades av allvarlig vidhäftning med returrullar orsakad av fuktig klinkeraska. Före utbyte behövde underhållsteam manuellt rengöra returrullar varje skift, vilket skapade hög arbetsförbrukning och frekventa stilleståndstider för transportörerna.

Efter installation av YUFENG Idler Rollers, tar spiralstrukturen automatiskt bort aska ansamlingar under drift. Rengöringsarbetskostnaderna minskade med cirka två tredjedelar, medan minskat bandnötning bidrog till att förlänga transportbandets livslängd.

Fem centrala konkurrensfördelar

1. Verklig industriell fälttestad prestanda

All rengöringseffektivitet, anti-avvikelseprestanda och livslängdsdata verifieras genom kontinuerliga industriella transportörers drifttest. YUFENG fokuserar på praktisk tillämpningsprestanda snarare än teoretiska parametrar.

2. Symmetrisk dubbelspiral självrengörande struktur

Den dubbelriktade spiraldesignen tar kontinuerligt bort klibbiga material samtidigt som den upprätthåller balanserad bälteskontakt. Det minskar bältes avvikelsefrekvens, förhindrar lokal nötning av bältet och förbättrar transportstabiliteten under våta och klibbiga materialförhållanden.

3. Flerkanalig tätning och korrosionsskydd

Kombinationen av labyrintkomposittätning och varmförzinkat ytskydd förhindrar damm, lerigt vatten och korrosiva material från att skada inre lager, vilket stöder en långsiktig underhållsfri drift.

4. Integrerad design för lägre driftskostnader

Genom att minska materialuppbyggnad, rengöringsfrekvens, byte av rullar och remskador, hjälper YUFENG Spiral Return Idler Roller kunderna att sänka de totala transportörunderhållskostnaderna och förbättra produktionseffektiviteten.

5. Professionell fabrikskvalitetskontroll

YUFENG driver automatiserade skärnings-, svetsnings-, monterings- och testverkstäder enligt ISO9001 kvalitetsledningsstandarder. Varje färdig rulle genomgår inspektion inklusive koncentricitetstestning, rotationsmotståndstestning och verifiering av tätningsprestanda före leverans.

Lämpliga industriella tillämpningsscenarier

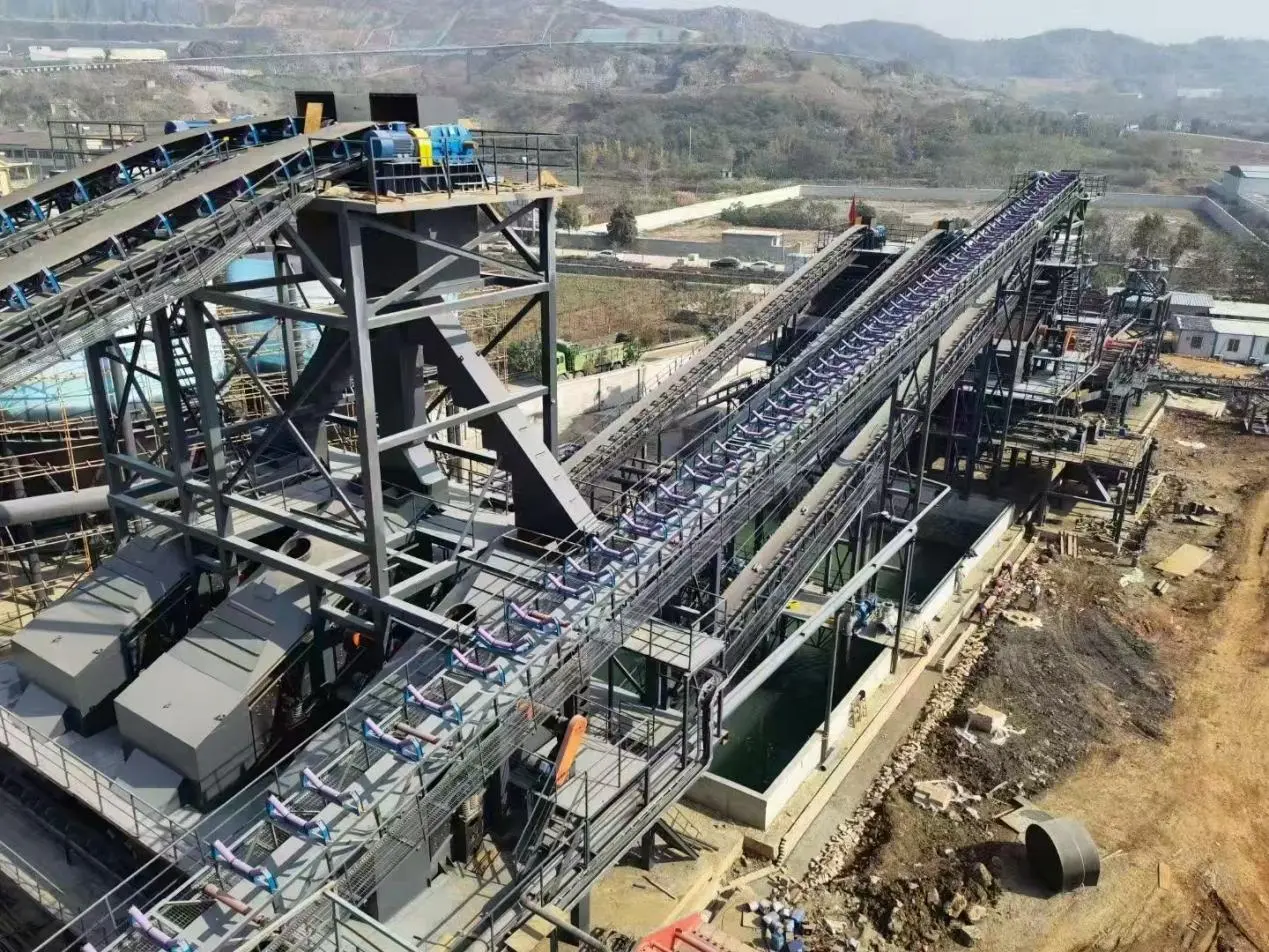

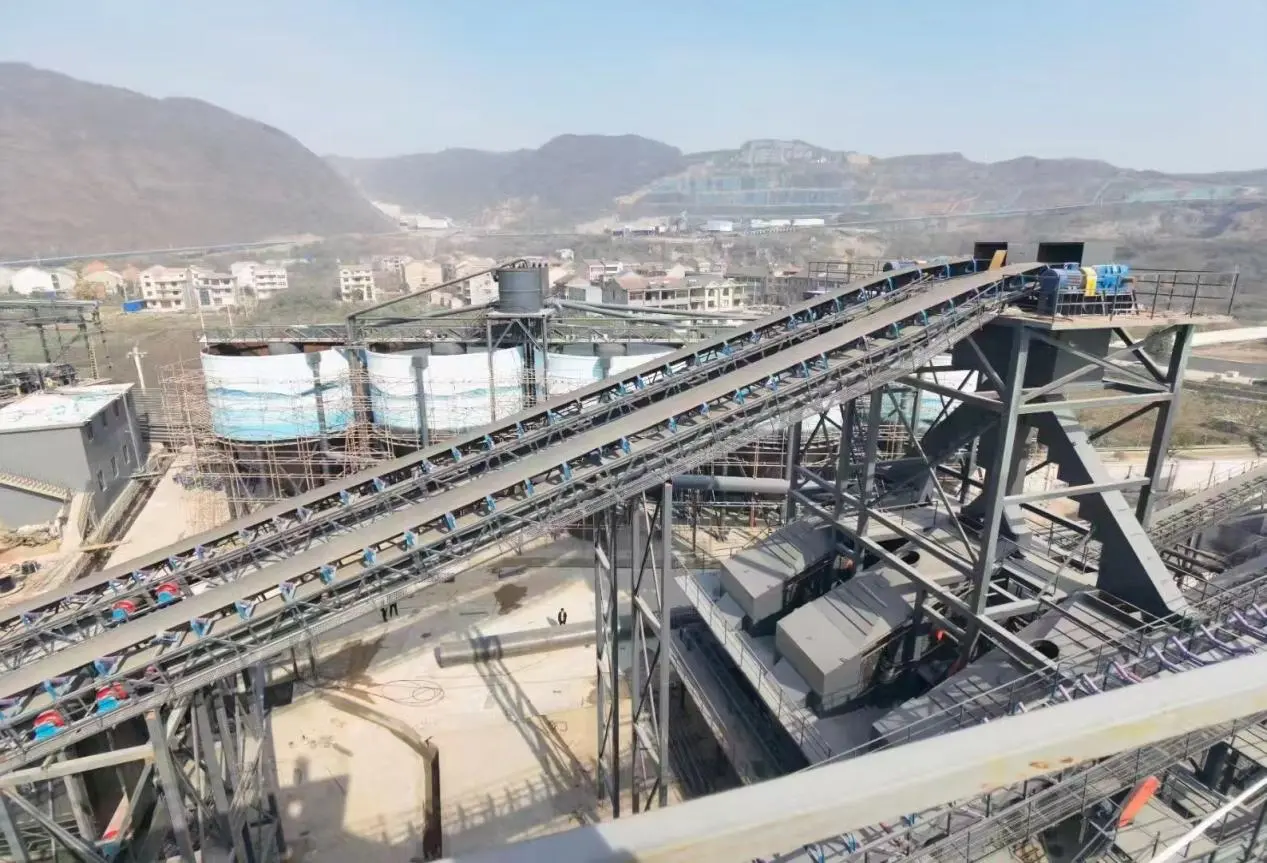

1. Gruvtransportörsystem

Lämplig för underjordiska och dagbrottsgruvor som transporterar vått kolslem, gängpulver och leriga mineralmaterial där returbandsvidhäftning ofta förekommer.

2. Transport av bulkmaterial vid kusthamnar

Designad för mineralpulver, järnmalm, sand och andra bulkmaterial som transporteras i fuktiga marina miljöer med korrosionsrisker för saltdimma.

3. Cement-, metallurgi- och termisk kraftindustri

Tillämpbar på klibbig aska, klinkerrester, ugnsslagg och andra industrimaterial som lätt samlas på konventionella returrullar.

4. Mineralbearbetnings- och aggregatanläggningar

Lämplig för transportsystem för våt lera, sandaggregat och mineralbearbetning som kräver kontinuerlig självrengörande prestanda.

5. Transportörsystem med frekventa vidhäftningsproblem

Idealisk för alla returtransportörsektioner som lider av materialuppbyggnad, bandavvikelse, frekventa rengöringskrav och kort livslängd på rullarna.

Varför välja YUFENG?

Pålitlig självrengörande transportörlösning från professionell tillverkare

YUFENG Spiral Return Idler Roller integrerar precisionsspiralstrukturteknik, verifierad erfarenhet av industriell tillämpning och standardiserad kvalitetskontroll från fabriken. Designad för att transportera klibbigt material, hjälper den till att eliminera materialuppbyggnad, minska problem med bandavvikelser och minimera oplanerade transportörstopp.

Fabriksförsörjning och kundanpassad support

Som en professionell tillverkare av transportörkomponenter tillhandahåller YUFENG direkt fabriksförsörjning, skräddarsydda specifikationer, teknisk rådgivning och applikationsmatchningstjänster för globala bulktransportsystemintegratörer.

Förbättra transportörens tillförlitlighet med YUFENG

Välj YUFENG Idler Roller för att uppnå automatisk självrengörande prestanda, tillförlitligt korrosionsskydd och stabil drift av returbandet för krävande industriella transportapplikationer.

FAQ

F1: Vad är skillnaden mellan Smidig returrulle och spiralåtergångsrulle?

Vanliga släta returhjul ger bara basstöd. Klibbiga material kan lätt ansamlas på rullytan, vilket orsakar bältesavvikelser och frekventa rengöringskrav.

YUFENG Idler Roller använder en dubbelriktad spiralstruktur för att kontinuerligt ta bort restmaterial under drift, hålla bandets kontaktyta renare och minska avvikelseproblem orsakade av materialuppbyggnad.

F2: Hur kontrollerar man kvaliteten på en spiralreturrulle innan köp?

Kunder bör fokusera på tre nyckelpunkter:

1. Spiralsvetskvalitet

Spiralbanan ska vara ordentligt svetsad till rullskalet för att undvika att den lossnar under långvarig drift.

2. Tätningsstruktur

En pålitlig vält bör använda flerlagers labyrinttätning istället för enkla dammringar för att förhindra att damm och vatten skadar lagret.

3. Anti-korrosionsbehandling

Varmförzinkade rullskal ger bättre korrosionsbeständighet för utomhusbruk, gruvdrift och fuktiga industrimiljöer.

F3: Vilka material finns tillgängliga för spiralflygkonstruktioner?

1. Kolstålspiralflygning

Ger hög slitstyrka och slaghållfasthet, lämplig för gruvdrift, hamnar, cementfabriker och andra tunga applikationer.

2. Gummispiralflygning

Ger mjukare bandkontakt och är lämplig för lätt lasttransport. Den har dock lägre motståndskraft mot höga temperaturer och kraftig nötning.

Kontakta YUFENG

Kontakta YUFENG för tekniska datablad, skräddarsydda ritningar, provtester och fabriksdirekta priser för lösningar för spiralreturrullar.
