Ledande tillverkare av transportörer för tomgångsram för gruv- och bulkmaterialhanteringssystem

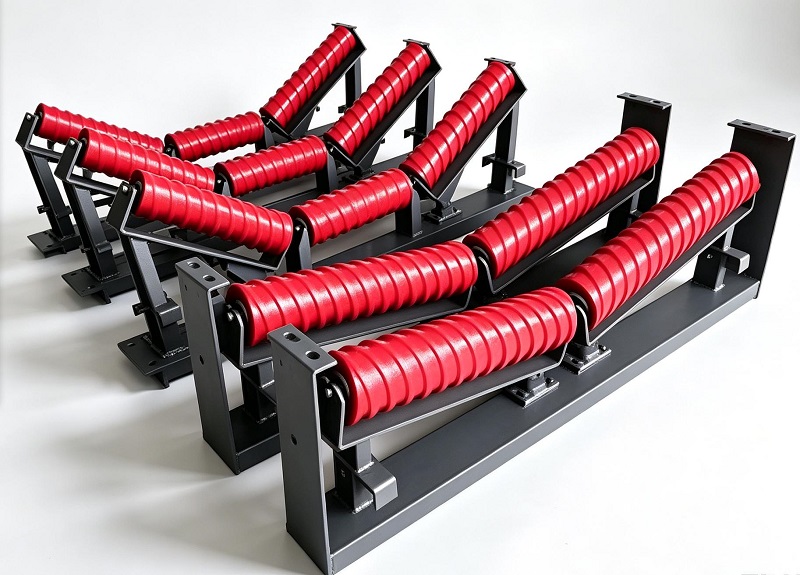

Trough tomgångsram

Löphjulsramen är huvudsakligen installerad på bärsidan av bandtransportörer. Strukturen med tre rullar bildar en trågform som stödjer bulkmaterial och ökar transportkapaciteten. Standardtrågvinklar inkluderar 20°, 30°, 35° och 45°.

Denna typ används vanligen i kolgruvor, ballastverk, cementfabriker och bulkmaterialtransportsystem där kontinuerligt materialstöd krävs.

Återgå mellanhjulsram

Returhjulsramen är installerad på retursidan av transportörsystem för att stödja det tomma bandet efter materialutmatning. Dess enkla struktur ger tillräcklig styvhet samtidigt som den tillåter bekvämt byte av rullar och rutininspektion.

Eftersom retursektioner bär mindre belastning jämfört med bärande sektioner, väljs vanligtvis lätta konstruktioner för att minska den totala vikten av transportörstrukturen.

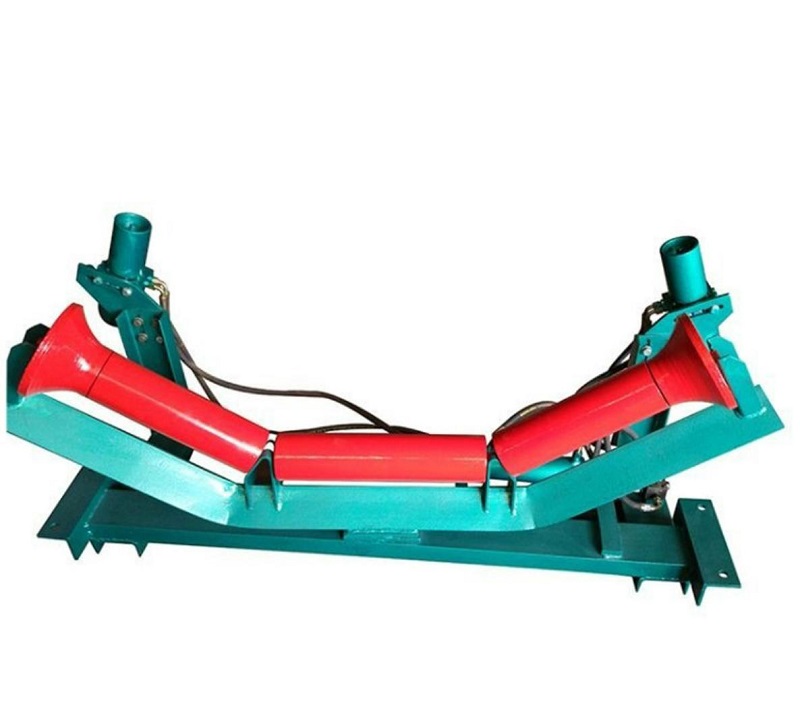

Självinställande mellanhjulsram

Självinställande mellanhjulsram är utformad för att korrigera remavvikelser under drift. När bältets rörelse flyttas bort från mittlinjen genererar den roterande stödmekanismen en styrkraft för att hjälpa till att återställa normal bältesspårning.

Den är lämplig för långdistanstransportörer, överföringspunkter och applikationer där bandvandring ofta kan förekomma.

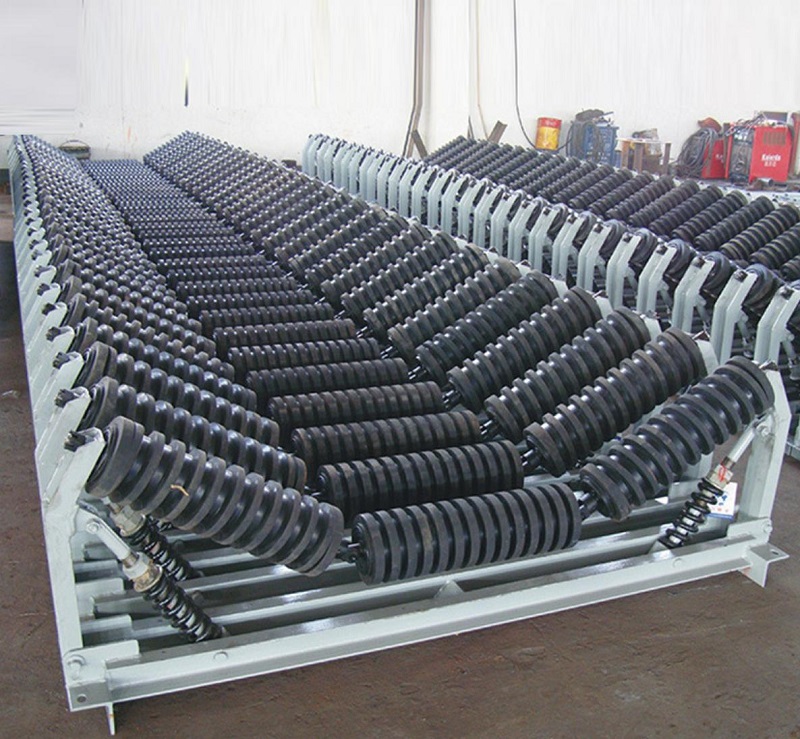

Slaghjulsram

Stöthjulsramen har förstärkt stålkonstruktion för områden som utsätts för kraftig materialpåverkan. Den installeras normalt vid matningsställen där stor malm, kol eller ballast faller ned på transportbandet.

Den förstärkta strukturen arbetar tillsammans med stötrullar för att absorbera lastchock och minska risken för deformation under tunga förhållanden.

Upphängd ram av H-typ

Upphängd mellanhjulsram av H-typ använder en hängande installationsmetod utan att kräva traditionell fundamentmontering. Dess modulära design möjliggör enklare justering och installation i begränsade utrymmen.

Det används ofta i underjordiska gruvtunnlar, mobila transportörer och projekt där installationsflexibilitet är viktig.

Galvaniserad löparram

För utomhus- eller korrosiva arbetsmiljöer tillhandahåller YUFENG varmförzinkade löparramar. Den galvaniserade ytan förbättrar rostbeständigheten och hjälper till att förlänga livslängden i kusthamnar, kemiska anläggningar och friluftslagerier.

Installations- och idrifttagningsguide

Fast raminstallation

För tråg- och returhjulsramar, installera ramen på transportörbalken och dra åt alla höghållfasta bultar. Ramar installerade på samma transportörsektion ska förbli parallella och i linje med transportörens mittlinje.

Efter att ha fixerat ramen, installera tomgångshjul och kontrollera om rullarna roterar smidigt utan onormalt motstånd.

Självjusterande raminstallation

Självjusterande ramar bör installeras med lämpliga intervall enligt kraven på transportörens design. Den roterande mekanismen måste förbli flexibel och bör inte låsas under installationen.

Efter idrifttagning, observera bältets spårningsprestanda och bekräfta att självkorrigeringsfunktionen fungerar korrekt.

Installation av slagram

Slaghjulsramar bör installeras vid materialinmatningsställen där fallande material genererar stark stötkraft. Förstärkta fixeringsmetoder kan krävas beroende på faktiska belastningsförhållanden.

Inspektera före drift om ramen förblir rak och fri från deformation.

Rutininspektion

Regelbunden inspektion bör omfatta kontroll av svetsfogar, bultar, ytbeläggningsskick och eventuell deformation. Lösa bultar ska dras åt omedelbart, medan skadade ramar ska repareras eller bytas ut i tid.

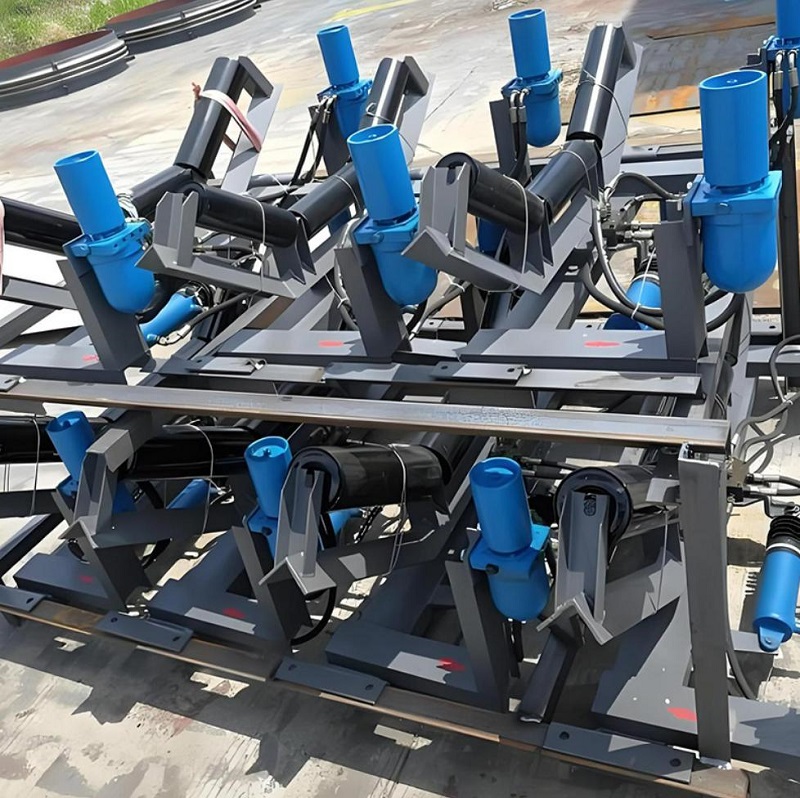

Transportbandsrullprodukter

Stödjande produkter inkluderar tråghjul, returhjul, stöthjul, självrengörande spiralhjul, returhjul av gummi och självinställande löphjul.

Transportör tillbehör

YUFENG levererar slagtransportörer, bandrengörare, kjolgummi, slitstarka gummidukar och andra tillbehör för att förbättra transportörens prestanda.

Kompletta transportbandslösningar

Tillgängliga transportband inkluderar transportband av EP-tyg, transportband av stålkord, massiva PVC/PVG-band av vävda gruvor och chevronklädda band.

Stålmaterial

Huvudramar använder Q235B kolstål för standardapplikationer och Q355B höghållfast låglegerat stål för tunga transportörprojekt som kräver högre lastkapacitet.

Ytbehandling

Tillgängliga ytbehandlingar inkluderar elektrostatisk epoximålning och varmförzinkning. Kunder kan välja lämpligt skydd efter driftsmiljö.

Fästelement och svetsmaterial

Höghållfasta 8.8-bultar, fjäderbrickor och anti-lösa muttrar används för pålitlig montering. Svetsmaterial väljs enligt basmetallkraven för att säkerställa strukturell styrka.

Standarder och certifieringar

Vanliga frågor

Hur väljer jag rätt typ av tomgångsram?

Urvalet beror på transportörsektion, materialbelastning, slagnivå och arbetsmiljö. Trågramar används för att bära sektioner, returramar stöder tomma bälten och slagramar rekommenderas för lastområden.

Kan YUFENG anpassa tomgångsramar enligt ritningar?

Ja. YUFENG kan anpassa ramdimensioner, monteringshål, installationsmetoder och ytbehandling enligt kundens ritningar och krav på transportörer.

Vilka material används för YUFENG tomgångsramar?

Standardramar använder Q235 kolstål, medan Q355 höghållfast stål är tillgängligt för tunga applikationer. Ytskydd kan innefatta sprutmålning eller varmförzinkning.

Är YUFENG ramar kompatibla med CEMA transportörsystem?

Ja. YUFENG konstruerar tomgångsramar enligt TD75, DT II(A), CEMA och relaterade krav på transportörsystem för internationella applikationer.

Vilka certifikat kan YUFENG tillhandahålla?

YUFENG kan tillhandahålla ISO9001:2015, CE, SGS inspektionsrapporter och relaterade tekniska dokument enligt projektkrav. Produkterna tillverkas också med hänvisning till CEMA-standarder och kan stödja MSHA- och TUV-relaterade projektkrav.
