Impact Idler Roller Factory Direktförsörjning för gruv- och stenbrottstransportörsystem

YUFENG Impact Idler Roller, även känd som buffertrulle eller stötdämpande transportrulle, installeras vid matnings- och släckningspunkterna på bandtransportörer för att absorbera stöten som genereras när bulkmaterial faller på transportbandet. Rullen kombinerar ett stål- eller HDPE-skal med elastiska gummi- eller polyuretanbuffertkomponenter för att fördela slagkrafter och minska koncentrerad belastning på transportbandet och stödstrukturen.

YUFENG tillhandahåller segmenterade gummiringar, integrerad PU-lagging, HDPE, trågslag, galvaniserade och flamskyddade antistatiska stöthjul för hantering av gruv-, cement-, ballast-, hamn-, kemikalie- och kolhanteringssystem. Rulldiameter, buffertmaterial, gummiringtjocklek, hårdhet, tätningsstruktur och lagerkonfiguration kan väljas efter rembredd, materialklumpstorlek, fallhöjd och arbetsmiljö.

Typer efter buffertstruktur

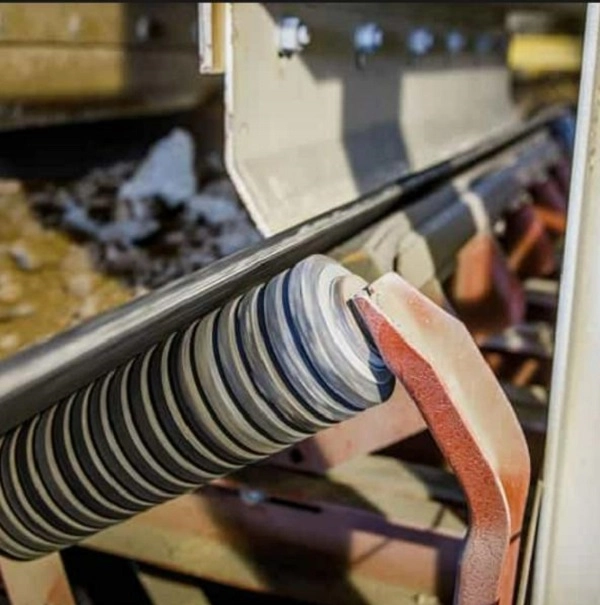

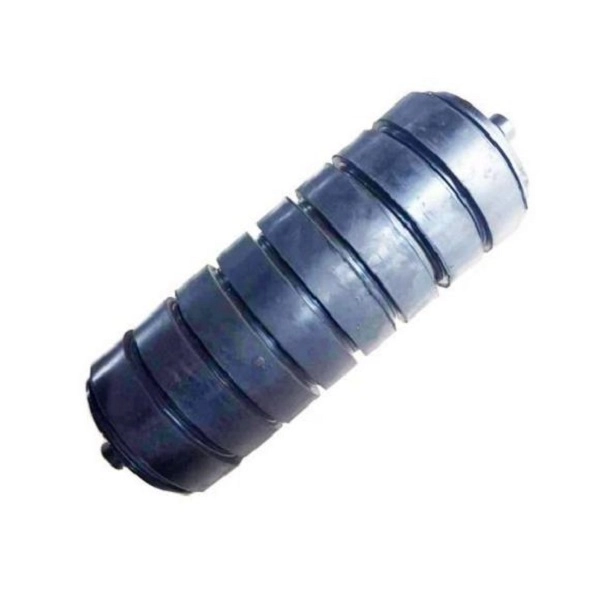

Segmenterad gummiring slagrulle

Den segmenterade gummiringen består av flera oberoende elastiska gummiringar arrangerade runt rullkroppen. Den separata ringstrukturen gör att en enskild skadad ring kan bytas ut utan att nödvändigtvis byta ut hela välten, vilket gör den lämplig för allmänna gruvor, stenbrott och laststationer med medelhög påverkan.

Inbyggd PU-lagging slagrulle

Den inbyggda PU-stötrullen använder ett kontinuerligt buffertskikt av polyuretan runt rullen. Konstruktionen i ett stycke minskar ringens förskjutning och ger slitstyrka för applikationer som involverar stora materialklumpar, större fallhöjder och upprepade kraftiga stötar.

HDPE Shell Impact Idler

HDPE-stöthjulet använder ett rullskal av plast med en lämplig buffertstruktur för korrosiva miljöer. Dess icke-metalliska yta undviker konventionell stålrost och kan övervägas för kusthamnar, kemiska anläggningar och andra saltdimma eller fuktexponerade lastområden.

Rulltyp	Kärnegenskaper	Tillämpligt arbetsvillkor
Segmenterad gummiring slagrulle	Hög stötdämpning och utbytbara enskilda ringar	Allmänna lastpunkter för gruvor och stenbrott med medelhög påverkan
Inbyggd PU-lagging slagrulle	Slitstarkt buffertskikt i ett stycke med stabil positionering	Lastområden med högt fall och tunga klumpar
HDPE Shell Impact Idler	Rostfri och resistent mot utvalda korrosiva miljöer	Kusthamnar och lastområden för kemikalieanläggningar

Konfigurationer för olika transportörsektioner

Segmenterad gummiring Impact Idler Roller

Flera oberoende gummiringar ger fördelad elastisk dämpning vid lastningsstället. När en ring blir skadad eller sliten kan den utbytbara ringstrukturen förenkla underhållet jämfört med att byta ut hela rullenheten.

Inbyggd PU-släpande stötrulle

Det kontinuerliga PU-ytskiktet ger en enhetlig stötbuffrande yta och är lämplig för stora klumpmaterial som genererar upprepade koncentrerade stötar. Dess konstruktion i ett stycke undviker den sidorörelse som kan uppstå med separata ringar.

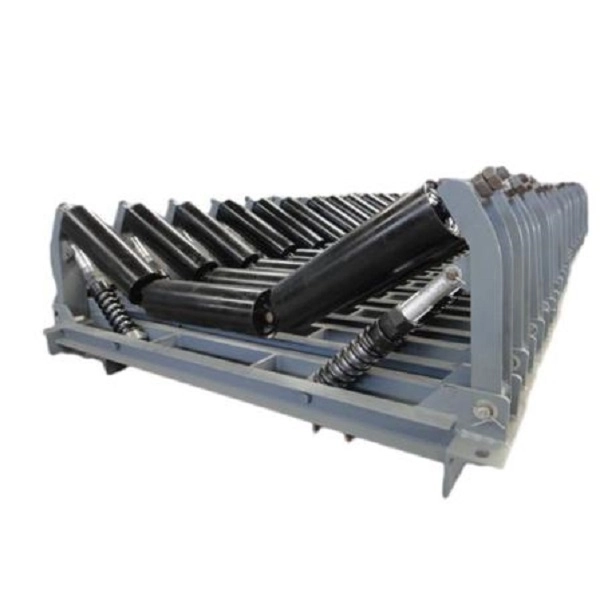

Genom Impact Idler Group

30°, 35° eller 45° tre-valsarrangemanget ökar den stödda bältesarean samtidigt som materialpåverkan fördelas över flera rullpositioner. Den är lämplig för breda och tunga transportband som hanterar stora mängder bulkmaterial.

Varmförzinkad slagrulle

Den galvaniserade stålytan ger ytterligare korrosionsskydd för utomhus- och fuktiga lastutrymmen. Den kan användas på friluftslagerier, slagverk och andra platser där välten utsätts för luftfuktighet.

HDPE Anti-korrosion Impact Idler Roller

HDPE-skalet eliminerar metallytrost och kan väljas där saltspray, fukt eller utvalda kemiska medier kan påverka konventionella stålvalsar. Den är lämplig för kustkajer och laststationer för kemikalier.

Flamskyddande antistatisk slagrulle

Denna konfiguration kombinerar ett ledande buffertmaterial med flamskyddande egenskaper för tillämpliga underjordiska lastområden för kolgruvor. Den specifika välten och stödsystemet bör väljas enligt gruvans tillämpliga säkerhetskrav.

Specifikationer

Rulldiameter

YUFENG tillhandahåller standardytterdiametrar för slaghjul på 76, 89, 108, 114, 133, 168, 194 och 219 mm. Val av diameter bör ta hänsyn till bandbredd, bandhastighet, slagbelastning och transportörens ramdesign.

Matchad transportbandsbredd

Rullserien kan matchas med transportbandsbredder på cirka 500–2400 mm. Rulllängd, axelmått och buffertarrangemang kan anpassas efter transportörens struktur.

Buffertringens tjocklek och hårdhet

Tjockleken och hårdheten på gummi- eller PU-buffertkomponenter kan justeras efter materialklumpstorlek, fallhöjd och förväntad slagintensitet.

Kompatibilitet med transportband

YUFENG Impact Idler Rollers kan konfigureras för DTII, TD75 och CEMA-typ transportörramar. Befintliga ramritningar eller rullmått kan tillhandahållas för utbyte och projektmatchning.

Impact Absorption och Roller Design

Elastiskt buffertlager

Buffertskiktet av gummi eller polyuretan ger elastisk deformation när bulkmaterial faller på bältet, vilket minskar den direkta överföringen av stötenergi till bältets stomme och bärande struktur.

Distribuerat Impact Support

Genom att använda flera slagrullar över lastområdet fördelas slagkraften istället för att koncentrera hela lasten till en punkt. Antalet och avståndet mellan rullarna bör bestämmas enligt materialvikt, fallhöjd och transportörens utformning.

Rullkoncentricitet

Noggrann bearbetning av röret och axeln hjälper till att upprätthålla stabil rullrotation under tung belastning. YUFENG specificerar rullskalets koncentricitet på ≤0,5 mm för den refererade standardkonfigurationen.

Lagerskydd

Flerstegs labyrint- och gummikontakttätningssystem hjälper till att skydda lagerhåligheten från damm, vatten och materialföroreningar under drift vid bulklastningsstationer.

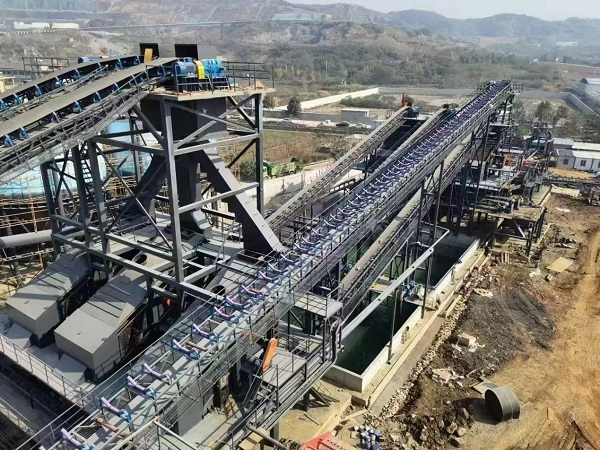

Anpassningsalternativ

Buffertmaterial

YUFENG tillhandahåller buffertringar av naturgummi, integrerade PU-polyuretanskikt och HDPE-baserade konfigurationer enligt krav på slag, slitage och korrosion.

Rullskalmaterial

Q235 kolstål och 304 rostfria skalalternativ finns tillgängliga. HDPE-skalkonfigurationer kan också väljas för korrosionskänsliga miljöer.

Ytbehandling

Elektrostatisk beläggning och varmförzinkning är tillgängliga för stålrullskal, medan ytterkonstruktioner av PU eller gummi kan levereras enligt vald slagkonfiguration.

Tätningssystem

Dubbla eller trippel sammansatta nylonlabyrinttätningsstrukturer kan konfigureras med gummikontakttätningar för att förbättra damm- och vattenskyddet runt lagerenheten.

Lagerkonfiguration

Inhemska högprecisionslager eller importerade SKF/FAG C3-spellager kan väljas enligt kontinuerliga driftkrav och kundspecifikationer.

Speciell miljökonfiguration

Lågtemperaturbeständiga eller flamskyddade antistatiska buffertmaterial kan specificeras för gruvdrift i kalla regioner och underjordiska applikationer enligt de arbetsförhållanden som krävs.

Material och kvalitetskontroll

Rullskal

Standardstålslaghjul använder Q235 högfrekvent ERW stålrör, medan HDPE-modeller använder jungfruligt HDPE-material. Skaldimensioner och väggtjocklek kan anpassas till den specificerade stötbelastningen.

Rullaxel

Axeln använder 45# kalldraget massivt rundstål i standardkonfigurationen, vilket ger motstånd mot böjning vid upprepade stötar och radiella belastningar.

Buffertmaterial

Högelastiskt naturgummi eller slitstarkt polyuretanråmaterial väljs enligt den erforderliga stötdämpnings- och nötningsprestanda.

Lager

C3-spelade spårkullager ger det roterande stödet för rullenheten. Val av lager påverkar körmotstånd, värmeutveckling och livslängd.

Tätningskomponenter

Labyrintringar i nylon med hög seghet och väderbeständiga nitrilgummitätningar används för att skydda lagerhålet från damm och fukt.

Inkommande materialinspektion

Stålrör, axlar, lager och buffertmaterial provtas för tillämpliga rotations-, dimensions-, åldrings- och slagrelaterade egenskaper innan de går in i monteringsverkstaden.

Prestandaindikatorer

Prestandaobjekt	Standardkrav	Teststandard
Rotationsmotståndskoefficient	≤0,008	ISO 15365
Damm- och vattenskyddsklass	IP65	IP-teststandard
Bedömd belastningslivslängd	≥30 000 arbetstimmar	Factory Accelerated Aging Test
Roller Shell Concentricity	≤0,5 mm	Klockindikatortest
Gummibuffertring nötningsförlust	≤1,0 cm³/1,61 km	ISO 4649
Lager Anti-Aging Time	≥500 timmars åldringstest vid hög temperatur	Internt labbtest

Faktisk stötdämpning, livslängd och lastkapacitet beror på valsdiameter, buffertmaterial, hårdhet, bandbredd, materialklumpstorlek, fallhöjd, transporthastighet och driftsmiljö.

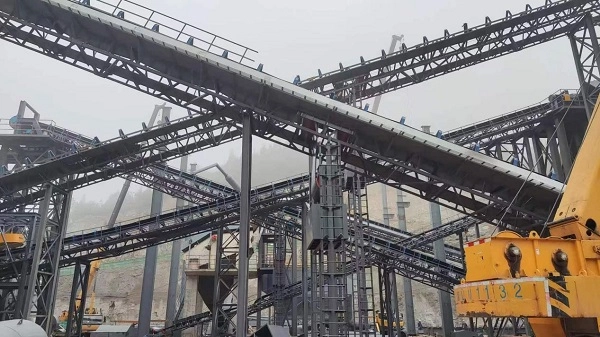

Installation och utbyte

Installation av ny foderram

Stödramen för stöthjulet är fixerad vid det avsedda stoppläget. Båda rullaxeländarna är i linje med stödfästena och låsta med de specificerade stiften eller bultarna. Hela gruppen ska rotera fritt innan transportören tas i drift.

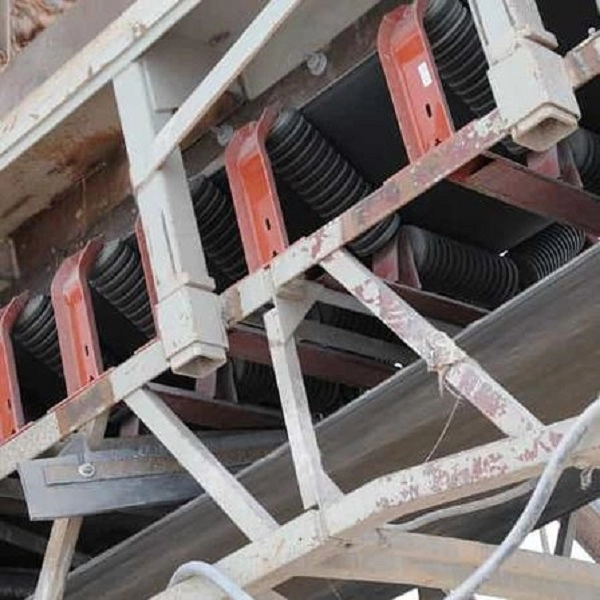

Impact Idler Group Arrangement

För inmatningsställen för högdroppskrossar kan cirka tre till fem grupper av stötrullar anordnas inom cirka 5 m från lastområdet för att fördela påverkan av koncentrerat material. Det exakta arrangemanget bör bestämmas enligt transportörens design.

Byte av buffertring

För segmenterade gummiringkonfigurationer kan en skadad individuell buffertring bytas ut när rullstrukturen tillåter. Om rullröret, axeln eller lagret är skadat, bör hela rullenheten bytas ut.

Säkerhet vid byte

Transportören måste stoppas och isoleras från sin strömkälla innan underhåll på tomgångshjulet. Efter installationen bör rullrotation, axellåsning och remuppriktning kontrolleras innan utrustningen startas om.

Applikationer efter laddningstillstånd

Krossmatningspunkter

Slaghjul installeras vanligtvis under krossens utloppspunkter där stora stenar eller malm kan falla från en betydande höjd och generera koncentrerad påverkan på transportbandet.

Gruvor och stenbrott

Segmenterade gummi- och PU-stöthjul kan väljas för malm-, ballast- och stenhanteringssystem beroende på materialklumpstorlek, lasthöjd och transportörens kapacitet.

Cement- och aggregatväxter

Anslagsrullgrupper kan stödja transportörsektioner som tar emot kalksten, klinker, grus och andra bulkmaterial från krossnings- eller silutrustning.

Kustnära och kemiska lastområden

HDPE-stöthjul kan övervägas där saltspray, fukt eller utvalda kemiska medier skapar en korrosionsrisk för konventionella stålkomponenter.

Underjordisk gruvdrift

Tillämpliga flamskyddade och antistatiska konfigurationer för stötdämpare kan levereras för underjordiska lastpunkter där transportörsystemet måste uppfylla relevanta gruvsäkerhetskrav.

Standarder och kvalitetsdokumentation

Standarder för transportörer

YUFENG Impact Idler Rollers tillverkas med hänvisning till CEMA, GB/T10595 och ISO15365 krav för transportörutrustning och rullprestanda.

Säkerhetskrav

Rullar för underjordiska gruvtillämpningar kan konfigureras enligt relevanta säkerhetskrav för kolgruvor. Tillämplig certifiering beror på den specifika produktstrukturen och projektkraven.

Exportera dokumentation

Tillgänglig dokumentation kan inkludera ISO9001 kvalitetsledningscertifiering, CE-exportdokumentation, SGS-råvaruinspektionsrapporter, säkerhetstestdokument för kolgruvor och testrapporter om fabrikens slagtålighet och livslängd enligt produktkonfigurationen.

Matchande produkter för transportörsystem

Serien med löpande band

YUFENG kan leverera tygtransportband, stålkordstransportband, sidoväggstransportband, rörtransportband, mönstrat transportband och grovt topptransportband för kompletta bulkmaterialhanteringssystem.

Andra transportrullar

Stödrullar inkluderar trågbärande rullar, returrullar, självinställande rullar och motsvarande stödfästen för olika transportörsektioner.

Gummitillbehör

Slitstarka gummiskivor, transportbandssockelgummi, vulkaniseringsreparationslim och lappsatser kan levereras för installation och underhåll.

HDPE Pipeline Series

HDPE Water Pipe och HDPE Dredge Pipe kan levereras för extra vatten- och flytgödseltransport i gruv- och industriprojekt.

Anpassad bearbetning

Rulldiameter, skalväggtjocklek, bufferthårdhet, gummiringdimensioner och tätningsstruktur kan justeras enligt kundens arbetsritningar och stötförhållanden.

Förpackning och förvaring

Slagrullar med liten diameter

76, 89 och 108 mm slagrullar kan buntas med ståltråd, försedda med skyddskåpor på båda axeländarna och packas i massiva trälådor för transport.

Stora kraftiga slagrullar

168, 194 och 219 mm slagrullar kan placeras på träpallar, skyddas med plastfilm och säkras för att minska ytskador och rörelse under containertransport.

HDPE Impact Idlers

HDPE slagrullar kan separeras med skum eller annat dämpande material för att förhindra kollision och ytskador under lastning och lossning.

Förvaringskrav

Slagrullar bör förvaras horisontellt på pallar med en staplingshöjd på högst 1,2 m. Gummi- och PU-buffertkomponenter bör skyddas från långvarigt direkt solljus, höga temperaturer, regnvatten och andra förhållanden som kan påskynda materialets åldrande.

Så här väljer du rätt slagrulle

Material fallhöjd

Materialets fallhöjd är en viktig parameter eftersom högre fallavstånd genererar större slagenergi. Buffertmaterialet och slagrullarrangemanget bör väljas i enlighet med den faktiska lasthöjden.

Material Klumpstorlek

Stora och vassa klumpmaterial kräver starkare stötdämpning och kan vara bättre lämpade för stötstrukturer av PU eller förstärkt gummi än vanliga rullar.

Transportbandets bredd

Ange transportbandets bredd och befintliga ramdimensioner så att rulllängden, diametern, axelkonfigurationen och stödstrukturen kan matchas korrekt.

Arbetsmiljö

Fuktighet, saltspray, kemisk exponering, utomhusinstallation och temperatur bör beaktas vid val av kolstål, galvaniserat stål, rostfritt stål, HDPE eller specialiserade buffertmaterial.

Nödvändig underhållsmetod

Segmenterade gummiringkonstruktioner kan övervägas där utbytbara buffertringar är att föredra, medan integrerade PU-konfigurationer kan vara mer lämpliga när ett kontinuerligt slitstarkt yttre skikt krävs.

Begär offert för Impact Idler Roller

Erforderliga tekniska parametrar

För en korrekt fabriksoffert, ange den matchade transportbandets bredd, rullens yttre diameter, typ av slaghjul, materialfallhöjd, materialklumpstorlek, arbetsmiljö, total orderkvantitet och målleveransport.

YUFENG tekniska ingenjörer kan utvärdera lämplig rulldiameter, skalmaterial, buffertstruktur, lager, tätningssystem och stödram enligt belastningsförhållandena.
