Professionell tillverkare av tränings- och inriktningsrullar för löpande bandspårningssystem

YUFENG Träning och inriktning av löprulle, även känd som självtränande centreringsrulle, självinställande friktionsrulle eller remspårrulle, är utformad för att hjälpa till att korrigera lateral remavvikelse under transportörens drift. Den är huvudsakligen installerad på långväga bandtransportörer där kontinuerlig bandspårning är viktig för att minska materialspill, kantslitage och instabil bandrörelse.

Rullaggregatet består normalt av en huvudbärrulle, vertikala styrrullar och en svängbar stödram. När transportbandet rör sig bort från sin avsedda mittlinje, mottar styrrullen sidokraft och får den stödjande ramen att svänga, vilket genererar en korrigerande kraft som styr bandet tillbaka mot det avsedda löpläget.

YUFENG provides friction training idlers, conical training idlers, V-type return aligning idlers, galvanized configurations, HDPE versions, and special guide roller constructions for mining, cement, port, chemical, and other bulk material conveying systems.

Träning och justering av ledartyper

Friktionsträning Justeringshjul

Friktionsträningsinriktningshjulet använder en svängram med sidostyrrullar för att reagera på sidoremsrörelser. Den används främst på den övre bärsektionen av långväga och tunga transportörer där frekventa bandavvikelser måste kontrolleras.

Konisk träningsinriktningsrulle

Den koniska rullen använder skillnader i rullytans hastighet orsakade av dess avsmalnande geometri för att ge en passiv centreringseffekt. Den är lämplig för relativt lätta transportörsystem, inklusive spannmåls-, förpacknings- och logistiktransportutrustning.

V-Type Returjusteringshjul

V-typs returinriktningshjul använder två rullar anordnade i en V-formad konfiguration för att begränsa sidorörelsen av det tomma returbandet. Dess relativt enkla struktur gör den lämplig för den nedre returdelen av konventionella transportsystem.

Rulltyp	Kärnegenskaper	Tillämpligt arbetsvillkor
Friktionsträning Justeringshjul	Svängramskorrigering med känslig lateral respons	Övre bärsektion och långväga tunga transporter
Konisk träningsinriktningsrulle	Passiv centrering genom avsmalnande rullhastighetsskillnad	Lättlastad spannmål, logistik och allmän transport
V-Type Returjusteringshjul	V-formad struktur begränsar returbandets rörelse	Nedre retursektion och torrmaterialtransport

Automatisk bältesspårningsprincip

Bältesavvikelsedetektering

När transportbandet rör sig i sidled från sitt normala körläge kommer bandkanten i kontakt med den vertikala styrrullen. Styrrullen överför sidokraften till stödramen.

Swing Frame Movement

Styrkraften får hela inriktningshjulsenheten att rotera runt sin bärande struktur. Svängvinkeln bestäms av bältesavvikelsen och utformningen av inriktningsmekanismen.

Generering av korrigerande kraft

När väl rullramen ändrar sin orientering i förhållande till bandet genereras en omvänd styrkraft för att hjälpa till att flytta bandet mot transportörens mittlinje.

Bälte Gå tillbaka till mitten

När bältet rör sig tillbaka mot sitt normala läge, minskar den laterala kraften som verkar på styrrullen och inriktningsenheten återgår till sitt normala läge, vilket möjliggör kontinuerlig spårningskorrigering under drift.

Träning och justering av tomgångskonfigurationer

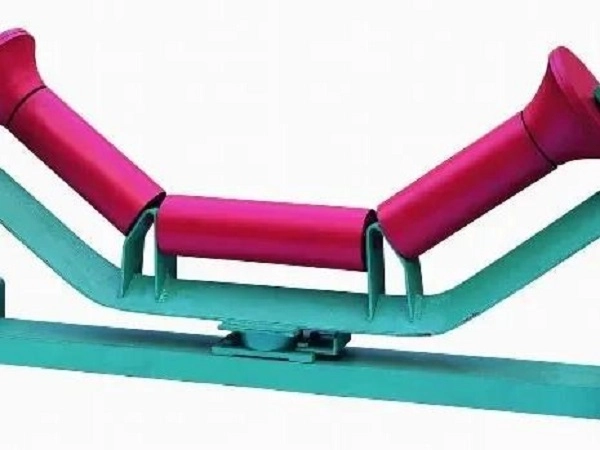

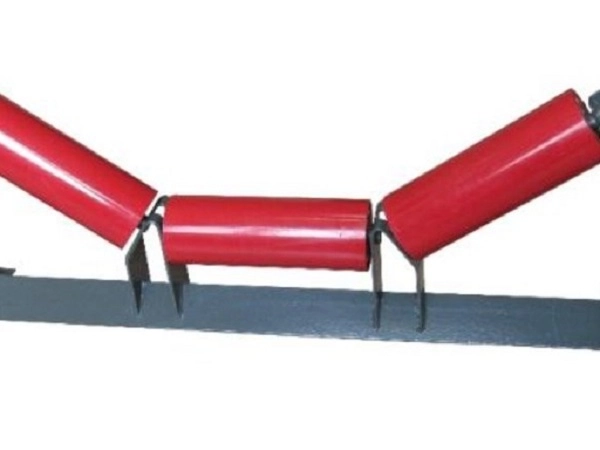

Tre-rullande trågfriktionsträningshjul

Trågkroppen med tre rullar kombinerat med bilaterala vertikala styrrullar används för övre bärsektioner. Den kan installeras med lämpliga intervall på långväga tunga materialtransportörer för att hjälpa till att kontrollera bandavvikelser.

Konisk träningsrulle

Den avsmalnande rullkonfigurationen ger passiv bältescentrering genom skillnader i periferihastighet. Den är lämplig för applikationer med lätt belastning där lägre körljud och enkel spårningshjälp krävs.

V-Type returträningshjul

V-strukturen stöder det tomma returbandet samtidigt som det begränsar sidorörelser. Den kan användas som en del av bandspårningsarrangemanget på retursidan på långa transportörer.

Varmförzinkad träningsrulle

Rullen och det stödjande fästet får varmförzinkad behandling för att förbättra korrosionsbeständigheten i utomhustransportmiljöer som öppna lagergårdar, hamnar och fuktiga industriområden.

HDPE-skalträningshjul

Huvudrullen använder ett HDPE-skal medan styrkomponenterna väljs enligt applikationen. Denna konstruktion undviker konventionell stålskalskorrosion och kan användas i kemiska anläggningar, kustområden och saltdimma miljöer.

Flamskyddande antistatisk träningsrulle

Konduktiva och flamhämmande material för styrrullar kan konfigureras för tillämpliga underjordiska transportsystem för kolgruvor där bandspårningskomponenter måste uppfylla ytterligare säkerhetskrav.

Tekniska specifikationer

Punkt	Specifikation
Standard rulldiameter	76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 mm
Matchad bältesbredd	500–2400 mm
Justera typer	Friktion / konisk / V-typ retur
Svängvinkel	15°–30° för standard friktionsträningskonfiguration
Styrrullens höjd	Anpassningsbar
Skalmaterial	Q235 kolstål / HDPE / 304 rostfritt stål
Lager	Inhemsk högprecision / SKF / FAG C3-avstånd
Tätningsskydd	Dubbel/trippel komposit labyrinttätning
Ytbehandling	Elektrostatisk sprutning / varmförzinkning / PU-lagging
Ansökan	Gruvdrift / Cement / Hamn / Kemikalie / Bulkmaterialtransport

Anpassningsalternativ

Huvudrullskal

YUFENG kan tillhandahålla Q235 kolstål, HDPE och 304 huvudrullskal i rostfritt stål enligt belastning, korrosion och miljökrav.

Ytbehandling

Alternativ för elektrostatisk sprutning, varmförzinkning och PU-släpning är tillgängliga enligt erforderligt korrosionsskydd, slitstyrka och driftsmiljö.

Svängmekanism

Stödmekanismen kan konfigureras som en friktionssvängstruktur, konisk passiv centreringsstruktur eller V-typ returuppriktningsstruktur enligt bältets position och spårningskrav.

Tätningssystem

Dubbel eller trippel komposit nylon labyrinttätningsstrukturer med gummikontakttätningar kan väljas för att minska damm och vatteninträngning i lagerhåligheten.

Lagerkonfiguration

Inhemska högprecisionslager eller importerade SKF/FAG C3-spellager kan specificeras enligt transportörens driftsförhållanden och kundkrav.

Specialmaterial för styrrullar

Lågtemperatur, flamskyddande och antistatiska styrvalsmaterial kan konfigureras för specialiserade applikationer i gruvor och kalla områden.

Råvaror och rullkonstruktion

Huvudrullskal

Standardstålrullar använder Q235 högfrekvent ERW stålrör, medan HDPE-konfigurationer använder jungfruligt HDPE-material. Skaldimensioner och väggtjocklek kan anpassas till önskad transportörlast.

Rullaxel

45# kalldraget massivt rundstål används för axeln i standardkonfigurationer, vilket ger motstånd mot böjning under radiella belastningar och svängningsbelastningar.

Styrrulle yttre lager

Sidostyrrullarna kan använda slitstarkt naturgummi eller polyuretanmaterial för att minska direkt hård kontakt med transportbandets kant under spårningskorrigering.

Svängfäste

Svängramen kan tillverkas av Q235 tjock stålplåt med hjälp av integrerade stansnings- och svetsprocesser för att ge det strukturella stöd som krävs för upprepade oscillerande rörelser.

Tätningskomponenter

Labyrintringar i nylon med hög seghet och väderbeständiga tätningsringar av nitrilgummi används för att skydda lagerområdet mot damm och fukt.

Råvaruinspektion

Stålrör, axlar och lager provtas för tillämpligt rotationsmotstånd, dimensionsnoggrannhet och utmattningsrelaterade egenskaper innan monteringsprocessen påbörjas. Okvalificerat material avvisas.

Prestandaindikatorer

Prestandaobjekt	Standardkrav	Teststandard
Rotationsmotståndskoefficient	≤0,008	ISO 15365
Damm- och vattenskyddsklass	IP65	IP-teststandard
Bedömd Swing-livslängd	≥30 000 arbetstimmar	Factory Swing trötthetstest
Roller Shell Concentricity	≤0,5 mm	Klockindikatortest
Styrrulle Gummi nötningsförlust	≤1,0 cm³/1,61 km	ISO 4649
Svängram Fri svängvinkel	15°–30°	Fabriksdedikerat test

Faktisk spårningsprestanda beror på bandbredd, bandspänning, transportörens inriktning, rullkonfiguration, materialbelastning, installationsposition och driftsförhållanden.

Ansökningar efter transportörens skick

Långdistanstransport av tungt material

Friktionsträningsinriktningshjul är lämpliga för långdistanstransportörer som transporterar malm, kol, cementråmaterial och andra tunga bulkmaterial där bandspårning måste upprätthållas under kontinuerlig drift.

Materialtransport med lätt last

Koniska träningshjul kan användas för spannmål, förpackningsprodukter och lätt ballasttransport där den erforderliga bandbelastningen och spårkraften är relativt måttlig.

Returremsjustering

V-typ återställningshjul används på den nedre tomma retursektionen för att hjälpa till att begränsa sidoremsrörelser utan att lägga till komplexa mekaniska korrigeringsstrukturer.

Utomhustransport

Galvaniserade konfigurationer kan väljas för friluftslagerier, hamnar och fuktiga utomhusmiljöer där atmosfärisk fukt kan påskynda korrosion.

Frätande miljöer

HDPE-skalkonfigurationer kan övervägas för kustnära, kemiska och saltdimma miljöer där reducering av metallkorrosion är en viktig del av valet av transportörkomponenter.

Underjordisk gruvdrift

Tillämpliga flamskyddade och antistatiska styrvalskonfigurationer kan användas med underjordiska kolgruvtransportörsystem som omfattas av relevanta säkerhetskrav.

Installation och utbyte

Ny transportörram

Träningsinriktningsledarfästet ska fästas på transportörens ram enligt det avsedda installationsavståndet. Styrrullens höjd bör då justeras så att spelet mellan styrrullen och bandkanten är ca 5–10 mm, samtidigt som hela ramen ska kunna svänga fritt.

Justering av svängmekanism

Efter installationen ska fästets fästbultar dras åt ordentligt utan att begränsa den designade svängrörelsen. Bältet bör köras under kontrollerade förhållanden för att verifiera spårningsprestanda och tillåta slutlig justering av fästets position vid behov.

Sliten Rullersättning

Transportören måste stoppas och isoleras från sin strömkälla före underhåll. Den kompletta uppriktningsenheten kan tas bort efter att ha lossnat fästena, medan den skadade huvudrullen eller styrrullen kan bytas ut separat när strukturen tillåter.

Långdistanslayout

För långdistanstransportbanor över cirka 500 m kan träningsinriktningsgrupper anordnas med lämpliga intervall. Det faktiska avståndet bör bestämmas enligt transportörens inriktning, bandbeteende och driftsförhållanden.

Matchande produkter för transportörsystem

Serien med löpande band

YUFENG kan leverera tygtransportband, stållina transportband, sidoväggstransportband, rörtransportband, mönstrat transportband och grovt topptransportörband för olika transportörkonfigurationer.

Conveyor Roller Series

Stödande produkter inkluderar trågbärande rullhjul, stöthjul, returhjul, självinställande rullenheter och motsvarande fästen och stödstativ.

Gummitillbehör

Slitstarka gummidukar, transportbandslister, vulkaniseringsreparationslim och lappsatser finns tillgängliga för transportörinstallation, underhåll och fältreparation.

HDPE Pipeline Series

HDPE Water Pipe och HDPE Dredge Pipe kan levereras för extra vatten- och flytande applikationer i gruv- och industriprojekt.

Anpassad bearbetning

YUFENG kan justera rulldiameter, styrrullens höjd, svängvinkel, axeldimensioner och tätningsstruktur enligt kundens arbetsritningar och transportörkrav.

Standarder och kvalitetsdokumentation

Standarder för transportörer

YUFENG Tränings- och inriktningsrullar tillverkas med hänvisning till CEMA, GB/T10595 och ISO15365 krav för transportörutrustning och rullprestanda.

Säkerhetskrav

Konfigurationer avsedda för underjordsbrytning kan tillverkas enligt gällande säkerhetskrav för kolgruvor. Tillämplig certifiering beror på den slutliga produktkonfigurationen och avsedd användning.

Kvalitetsdokumentation

Tillgänglig dokumentation kan inkludera ISO9001 kvalitetsledningscertifiering, CE-exportdokumentation, SGS-råvaruinspektionsrapporter, säkerhetstestdokumentation för kolgruvor och testrapporter om fabrikssving-utmattning och livslängd.

Förpackning och förvaring

Liten diameter för att justera tomgångsgrupper

76, 89 och 108 mm inriktningshjulsenheter kan buntas med ståltråd, försedda med skyddskåpor på axlarna och packas i massiva trälådor för transport.

Stora, tunga inpassande tomgångsramar

168, 194 och 219 mm tunga inriktningsgrupper kan placeras på träpallar och skyddas med plastfilm för att minska repor och ytskador under transport.

HDPE-inriktningshjul

HDPE-konfigurationer kan separeras med skum eller andra dämpande material för att minska ytkollision och deformation under lastning och lossning.

Förvaringskrav

Träningsinriktningshjul bör förvaras horisontellt på pallar med en rekommenderad staplingshöjd på högst 1,2 m. Utomhusförvaring bör ha vattentät täckning och undvika långvarig exponering för regnvatten och direkt solljus.

Hur man väljer rätt tränings- och inriktningsrulle

Transportörens position

Bestäm först om inriktningshjulet krävs för den övre bärsektionen eller den nedre retursektionen. Friktionsträningshjul används vanligtvis för att bära sektioner, medan strukturer av V-typ vanligtvis används för retursektioner.

Bandbredd och rulldiameter

Ange transportbandets bredd och befintliga ramdimensioner för att bestämma lämplig rulldiameter, rulllängd, axelkonfiguration och styrrullens dimensioner.

Transportörens längd och last

Transportörens längd, bandspänning och materialbelastning påverkar den erforderliga spårningsstrukturen. Långdistanssystem med tung last kräver i allmänhet mer lyhörda konfigurationer för löphjul för träning än korta lätta transportörer.

Arbetsmiljö

Fuktighet, saltstänk, kemisk exponering, temperatur och utomhusförhållanden bör beaktas vid val av kolstål, galvaniserat, HDPE eller rostfritt stål.

Bältes avvikelseegenskaper

Frekvensen och svårighetsgraden av bältesavvikelser bör utvärderas tillsammans med transportörens inriktning, belastningsförhållanden och befintligt tomgångsarrangemang innan lämplig träningsmekanism väljs.

Begär en offert för utbildning och justering av Idler

Erforderliga tekniska parametrar

För en korrekt offert, ange den matchade transportbandets bredd, rullens ytterdiameter, inriktningshjulstyp såsom friktion, konisk eller V-typ retur, arbetsmiljö, total orderkvantitet och målleveransport.

YUFENGs tekniska ingenjörer kan utvärdera lämplig rullkonfiguration, styrrullens dimensioner, svängstruktur, lager och tätningssystem enligt transportörens applikation.

YUFENG Global kontaktinformation

E-post

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabriksadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

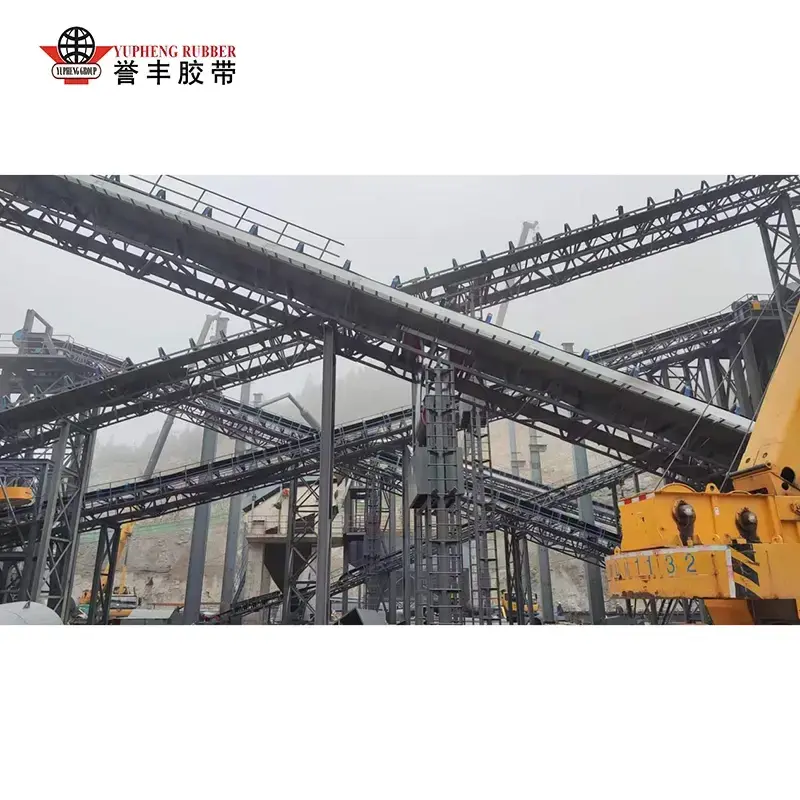

Självjusterande löprulle

Den självjusterande löprullen är en automatisk bandspårningskomponent exklusivt tillverkad av YUFENG, konstruerad för att lösa den universella transportörens smärtpunkt vid bandvandring och avvikelser i transportlinjer för tunga bulkmaterial. Som en professionell tillverkare av tunga transportrullar, integrerar vi mekanisk induktionsvängningsstruktur och flerstegs labyrintförseglingsteknik i YUFENG självinriktande löprulle, vilket ger omedelbar, automatisk bältescentrering utan regelbunden manuell kalibrering.

Visa mer >> Skicka förfrågan >>

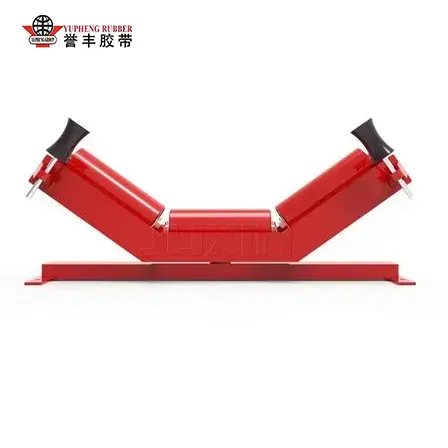

Genomgående självinriktande mellanhjul

Genom att bibehålla exakt remspårning i tunga transportsystem, korrigerar YUFENG Troughing Self-Aligning Idler automatiskt sidoremsrörelser orsakade av ojämn belastning, långdistansdrift och ramavvikelse. Dess trågstruktur med tre rullar med svängbar styrdesign håller tyg- och stålkordsbälten centrerade samtidigt som kantslitage och materialspill minskas. Byggd med tätade lager och korrosionsbeständiga komponenter, levererar den pålitlig prestanda i gruvdrift, hamnar, cement och andra tuffa industriella miljöer.

Visa mer >> Skicka förfrågan >>

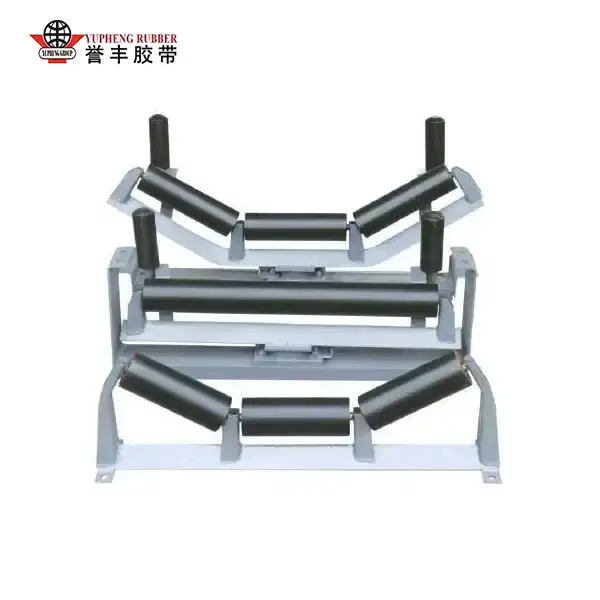

Returnera självjusterande tomgångshjul
