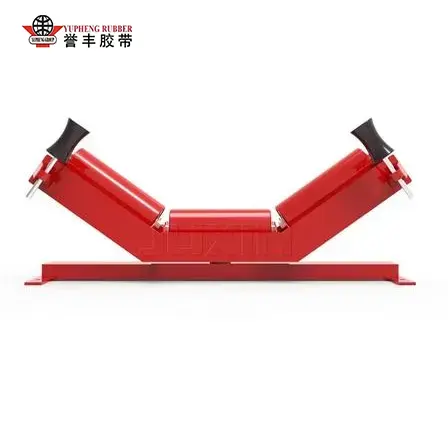

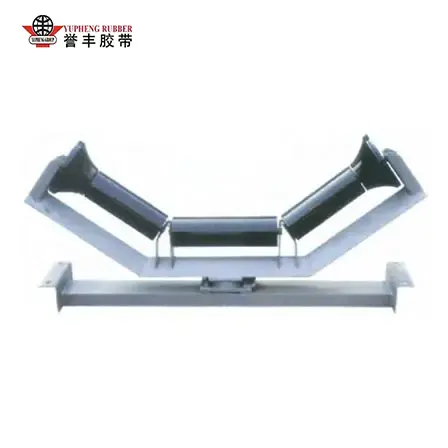

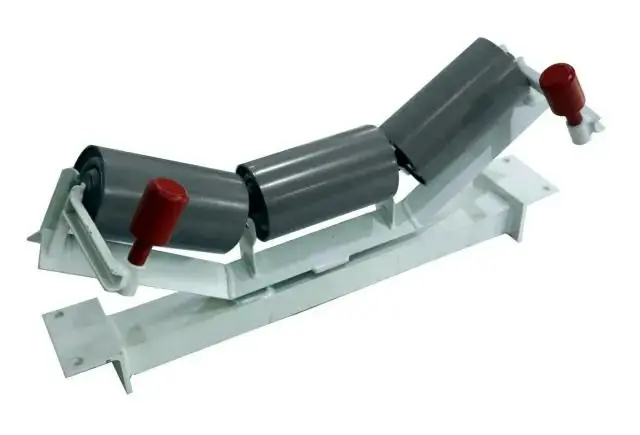

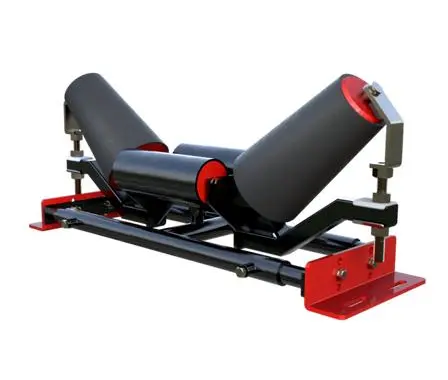

Genomgående självinriktande mellanhjul

YUFENG Troughing Self-Aligning Idler är ett speciellt optimerat tre-vals trågbärarset exklusivt utvecklat för den lastbärande delen av bandtransportörer, designad för att integrera grundläggande materialstöd och automatiska bandcentreringsfunktioner i en enhet. Till skillnad från fasta vanliga tråghjul som endast ger lastbärande utan avvikelsekorrigering, ligger denna produkts kärninnovation i den flytande centrala svängningsförbindelsen mellan övre rullfäste och basram, tillsammans med vertikala antiavböjningsstyrrullar installerade på båda vingsidorna.

När transportbandet glider åt vänster eller höger under drift kommer bandkanten i kontakt med den vertikala styrrullen och genererar sidokraft, vilket driver hela den övre rännans ram att rotera 5°–8° runt den centrala spindeln. De lutande vingrullarna producerar sedan omvänd horisontell dragkraft för att skjuta det vandrande bältet tillbaka till utrustningens mittlinje, vilket uppnår kontinuerlig spårning i realtid utan extern kraft eller mänsklig inblandning.

Tråget med tre rullar bildar en stabil V-formad materialbärande yta, vilket ökar lastkapaciteten för bulkmaterial och minskar sidospill även under fluktuerande lastvolymer.

Denna löprulle matchar alla vanliga transportband, inklusive ST-seriens stålkordsbälten och flerlagers tygremmar, applicerbara på både korta överföringslinjer och långväga transportsystem över land med längder som överstiger 2 kilometer.

Den åtgärdar perfekt defekterna hos traditionella fasta tomgångshjul såsom frekvent manuell uppriktning, kraftigt slitage på bandkanten och frekventa nödstopp utlösta av fullständig bandurspårning, och blir en obligatorisk standardmontering för fasta transportlinjer för medelstora och tunga industrier.

Materialval & Produktion Hantverk

1. Ram & Basmaterial

Hela stödramen, det övre rullfästet och den fasta basen använder Q235B varmvalsat kolstål med plåttjocklek från 4 mm till 8 mm. Svetsning använder blandad gas-skärmad bågsvetsning för att eliminera interna svetsporer och deformation; ytbehandlingar inkluderar elektrostatisk rostskyddspraymålning, varmförzinkning eller epoxibeläggning för kustnära högfuktighet och korrosiva kemiska anläggningar.

Den centrala svängaxeln använder 45 # kalldraget blankt runt stål med härdnings- och härdningsbehandling, med hög torsionsmotstånd och lågt rotationsslitage för att säkerställa flexibel ramsvängning efter tusentals timmars kontinuerlig drift.

2. Rullmonteringshantverk

Rullskal är högprecisions ERW sömlösa stålrör med väggtjocklek 3,0–6,0 mm, valfria HDPE korrosionsskydd för kemisk mineraltransport. Inre stödaxlar är precisionsvridna till koncentricitet ≤0,7 mm för att minimera löpande vibrationer.

Spårkullager med C3-spel är installerade i båda rulländarna, matchade med trestegs komposit-labyrintnylontätningar plus interna fettlagringsutrymmen. Litiumbaserat rostskyddssmörjfett är förfyllt under monteringen, vilket blockerar damm, slam och regnvatteninfiltration för att undvika att lager fastnar och rostbrott. Vingrullar kan skräddarsys med gummilagring för hantering av våta material med hög friktion.

3. Hela maskininspektionsprocessen

Varje färdig YUFENG Troughing Självinställande Idler slutför fullständig fabrikstestning före leverans, täckande rullrotationsmotståndstest, svängrotationsflexibilitetstest, lagervattentätningstest, rambelastningsdeformationstest och antirostbeläggningsvidhäftningstest. Okvalificerade produkter elimineras vid varje produktionsnod för att bibehålla konsekvent batchprestanda för utländska projektupphandling.

Jämförelsedata för arbetsprincip och prestandatest

1. Automatisk centrering av arbetslogik

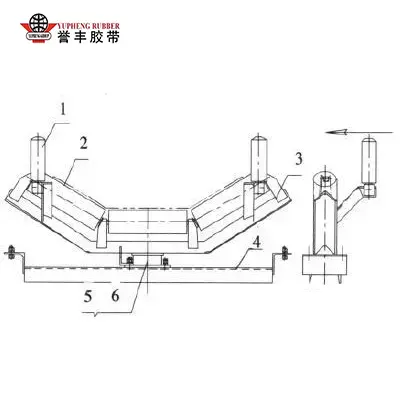

Spårmekanismen fungerar på ren mekanisk friktionstransmission utan elektroniska eller hydrauliska hjälpdelar. Vid normal balanserad belastning förblir tomgångsramen i neutralt läge och tre trågrullar stödjer transportbandet och bulkmaterial jämnt. När ojämn materialmatning, sidvind eller remspänningsinkonsekvens orsakar sidodrift, pressar bandkanten den vertikala sidostyrrullen och överför horisontell kraft till den övre konsolen.

Fästet roterar runt den centrala pivoten och lutar vingrullen på avvikelsesidan framåt för att skapa en centripetal friktionskraft motsatt bandets vandringsriktning. Efter att bältet återgått till mitten, återställer den balanserade friktionen tomgångshjulet till dess neutrala tillstånd, vilket bildar en sluten slinga i realtid korrigeringscykel under hela utrustningens drift. De vertikala styrrullarna fungerar också som gränsstopp för att förhindra fullständig urspårning av bältet under extrema avvikelser.

2. Fältkontrasttestdata kontra ordinärt fast tråghjul

Ett sex månaders kontinuerligt spårningstest genomfördes på en 1200 mm bred kolgruvatransportörlinje för att kvantifiera prestandaluckor:

Testresultat bekräftar att installation av YUFENG Troughing Self-Aligning Idler med 30 meters intervall längs transportören drastiskt minskar driftsförluster och arbetsinsats för bulkmaterialföretag.

Real Industry Application Cases

Denna tomgångsserie har stabila stöduppgifter i flera utländska tunga industriprojekt, med verifierbara långcykeldriftdata över gruv-, hamn-, cement- och metallurgisektorer.

Fall 1: Transportlinje för kolgruva i dagbrott i Sydostasien

Ett fast transportörsystem på 1,8 km på medellånga avstånd som transporterar råkol använde vår YUFENG Troughing Självjusterande löprulle för alla bärande sidospårningspositioner, som arbetar under lokal hög luftfuktighet, kraftigt damm och varierande vindförhållanden.

Efter tre års kontinuerlig 24-timmarsdrift visar tomgångsramarna ingen rostdeformation, rullarna roterar smidigt utan att lager fastnar, och huvudtransportbandet av stålkord bibehåller stabil centrering utan att kanter slits sönder eller spills av stora ytor. Kunden avbröt två heltidsanställda underhållspersonal som ursprungligen tilldelades dagliga bälteskorrigeringsarbeten, vilket uppnådde uppenbara besparingar på arbetskraftsutgifterna.

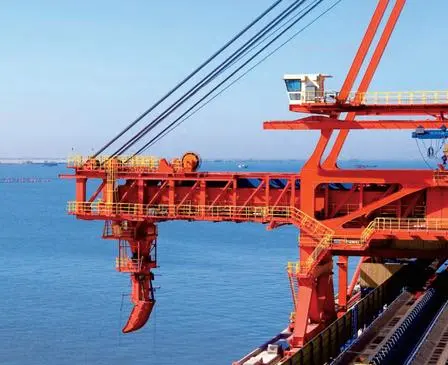

Fall 2: European Coastal Port Bulk Malm Handling Terminal

Hamnens 1400 mm breda malmavlastningstransportör möter kraftiga sidvindsstörningar året runt, vilket tidigare orsakat frekvent bandvandring med fasta standardhjul. Efter eftermontering av den självjusterande tråghjulsenheten elimineras vindinducerad avvikelse helt. Den galvaniserade ramen och tätningsrullarna i flera steg anpassar sig till korrosion av saltdimma vid kusten, vilket förlänger bytescyklerna för komponenter från 6 månader till 24 månader.

Ytterligare vanliga tillämpningsscenarier inkluderar inhemska cementklinkertransportörer, järnmalmsmetallurgilagertransportörer och matningssystem för krossning av stenbrott, med konsekvent kundfeedback om stabil trågprestanda och ultralåga felfrekvenser. Driftfoton på plats och fullständiga projektreferensdokument kan tillhandahållas för utvärdering av köparen på begäran.

Kompletta parametrar för tekniska produktspecifikationer

Kärnfördelar och varför välja YUFENG självinriktande tråghjul

Automatisk mekanisk bältesspårning

Den flytande pivåramen reagerar automatiskt på bältesrörelser, vilket hjälper till att upprätthålla centrerad drift utan frekvent manuell inriktning och minskar rutinunderhållsarbetet.

Förbättrad tätning och miljöskydd

Flerlagers labyrinttätningar hjälper till att förhindra att damm, slam och regnvatten kommer in i lageraggregatet, vilket gör löphjulet lämpligt för krävande gruvdrift, hamn- och cementtransportmiljöer.

Stabil trågstöd & avvikelseskydd

Trågstrukturen med tre rullar ger stabilt stöd för bulkmaterial, medan vertikala styrrullar hjälper till att begränsa överdriven bältesrörelse och minskar risken för bältes urspårning och kantskador.

Flexibel specifikationsanpassning

YUFENG stöder skräddarsydda rännvinklar, rulldiametrar och rambehandlingar för att passa olika transportbandsbredder, belastningsförhållanden och bandkonstruktioner, inklusive stålkord och tygtransportband.

Standardiserad tillverkning och fullständig inspektion

Varje självjusterande ledhjulsenhet genomgår systematisk produktions- och prestandainspektion före leverans. Konsekvent fabrikskvalitet hjälper till att minska utbytesfrekvensen och förbättra tillförlitligheten för utländska transportörprojekt.

Lägre totala driftskostnad

Genom att minska remkantsslitage, manuellt inriktningsarbete, oväntade stillestånd och underhållskrav, hjälper YUFENG självjusterande löphjul att sänka de långsiktiga driftskostnaderna för bulkmaterialtransportsystem.

Fabriksdirekt teknisk support

YUFENG driver kompletta anläggningar för bearbetning och testning av rullar och tillhandahåller parameterrådgivning, ritningsanpassning, fabriksdirekt leverans och teknisk vägledning efter installation för bulkmaterialhanteringsprojekt.

Vanliga frågor

F1: Vad är kravet på installationsavstånd för YUFENG Troughing Self-Aligning Idler på transportband?

A1: För allmänna medelstora gruv- och cementtransportörer, installera en uppsättning var 30:e meter längs den bärande delen. För långväga landtransportörer eller hamnutrustning med kraftiga sidvindsinterferenser, förkorta intervallet till 15–20 meter och arrangera dessutom en uppsättning 15 meter från huvud- och bakremskivor för att korrigera remavvikelser under övergångssektioner med platta tråg.

F2: Kan den här mellanhjulet eftermonteras på befintliga gamla transportörsystem utan större ramändringar?

A2: Ja. Standarddimensioner för basmontagehål följer universella standarder för TD75 och DTII transportörramar, och ersätter direkt de ursprungliga fasta tråghjulsenheterna utan att skära eller borra om huvudtransportörens strängare. För gammal utrustning som inte är standard tillhandahåller vi skräddarsydda ritningar för basfästen för att matcha befintliga installationsstorlekar, vilket stöder sömlös eftermontering.

F3: Vilka rutinmässiga underhållsåtgärder krävs för YUFENG Troughing Self-Aligning Idler?

A3: Daglig inspektion kräver endast visuella kontroller för rullstopp, slitage på styrrullens yta och avskalning av rambeläggningen. Utför en kvartalsvis rengöring av damm och material som ansamlas runt den centrala svängaxeln för att garantera flexibel rotation. Det förfyllda lagersmörjfettet håller i 12–18 månader under normala arbetsförhållanden; tilläggssmörjning behövs endast för kontinuerliga driftplatser med hög temperatur.

Slitna rullar kan demonteras individuellt och bytas ut utan att ta bort hela tomgångsramen, vilket avsevärt förenklar underhållsarbetet.

F4: Vilka specialanpassade versioner kan tillverkas för extrema arbetsförhållanden?

A4: Vi stöder flera skräddarsydda uppgraderingar: HDPE korrosionsskyddande rullskal för transport av kemiskt mineral- och saltmaterial; tjocka vingrullar av gummi för hantering av våt klibbig malm; helvarmförzinkade ramar för kustnära saltdimmiljöer; högtemperaturbeständiga lager för cementklinkertransportledningar som arbetar över 70 ℃; och kraftiga förstärkta ramar för ultrabreda 1800–2000 mm breda transportörer med hög tonnage.

Kontakta oss

Om ditt gruv-, hamn-, cement- eller metallurgiindustriprojekt kräver en stabil YUFENG Troughing Self-Aligning Idler med lågt underhållsbehov för att lösa ihållande problem med transportbandsavvikelser, vänligen skicka ditt transportbands bredd, erforderlig rulldiameter och arbetstillståndsparametrar på plats till vårt säljteam omedelbart.

Vi kan tillhandahålla gratis standardproduktprover, detaljerade tekniska ritningar och den senaste offerten för bulkanskaffning från fabriken inom 24 arbetstimmar, och levererar tillförlitliga mekaniska spårningskomponenter för att minska dina långsiktiga driftskostnader för transportörer.
