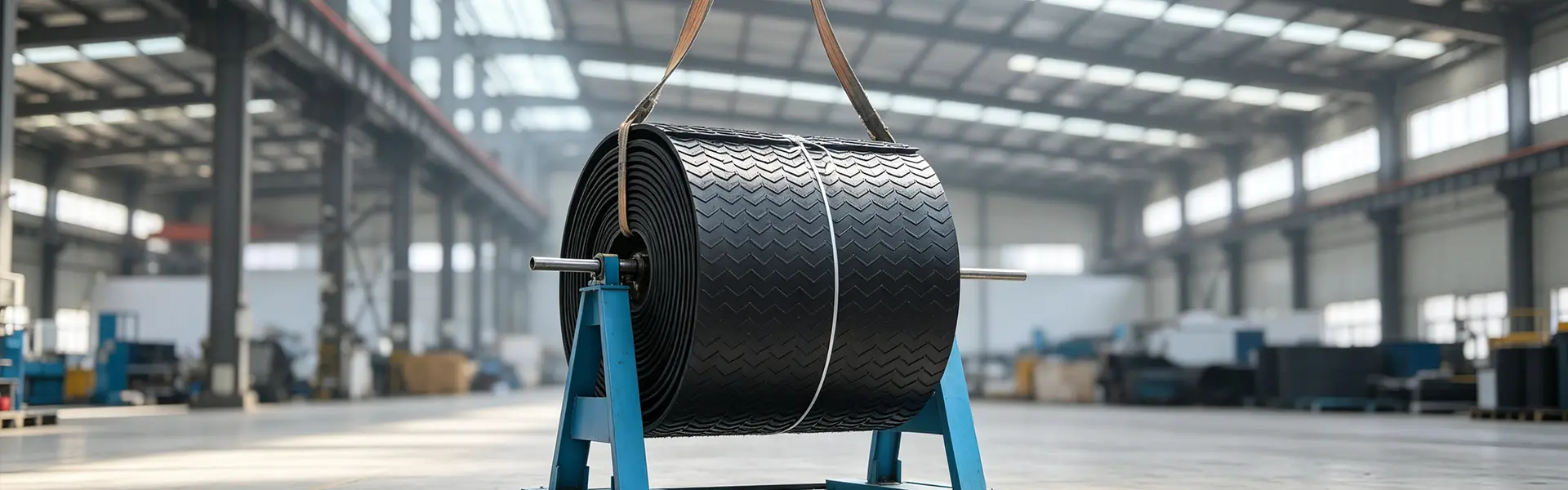

Anpassat mönstrat transportband för effektiv bulkmaterialhantering

YUFENG Mönstrat transportband, även känt som chevron eller fiskbenstransportband, är ett gummitransportband utformat med gjutna mönster på arbetsytan för att förbättra greppet under lutande materialtransport. Den består av en EP- eller NN-vävstomme, gummiöverdrag och integrerat upphöjt mönsterskikt, som är sammanfogade genom vulkanisering vid hög temperatur.

Jämfört med släta transportband ökar den mönstrade ytan friktionen mellan bandet och det transporterade materialet, vilket hjälper till att minska materialglidning och tillbakarullning på lutande transportlinjer. Olika mönsterstrukturer, höjder och stomkonfigurationer kan väljas efter transportvinkel, materialstorlek, bandbredd och arbetsmiljö.

YUFENG producerar mönstrade bälten med jungfruligt gummi och höghållfasta EP/NN-tygkroppar. Produktsortimentet omfattar generella slitstarka, flamskyddade, högtemperatur-, oljebeständiga och lågtemperaturmodeller för stenbrott, gruvdrift, cement, ballast, logistik och andra bulkmaterialtransportapplikationer.

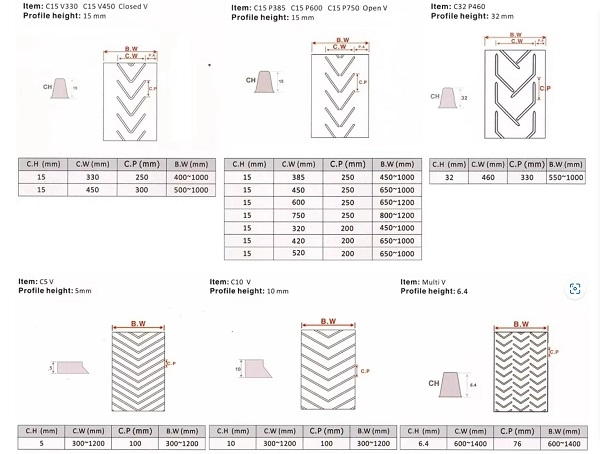

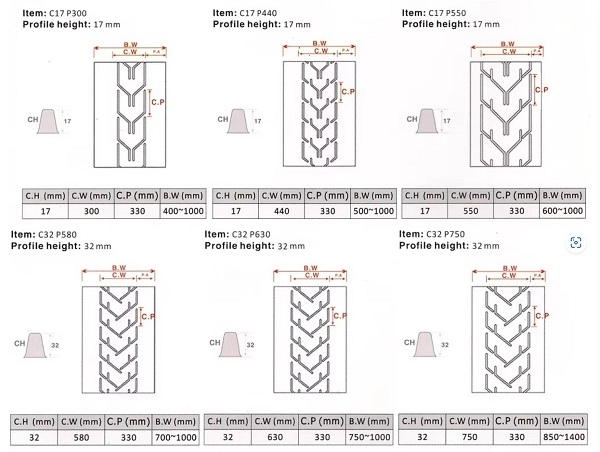

Vilka är huvudtyperna?

Mönstrade transportband klassificeras huvudsakligen enligt den gjutna ytstrukturen. Olika mönster ger olika nivåer av grepp, rengöringsprestanda och lämplighet för att transportera vinklar.

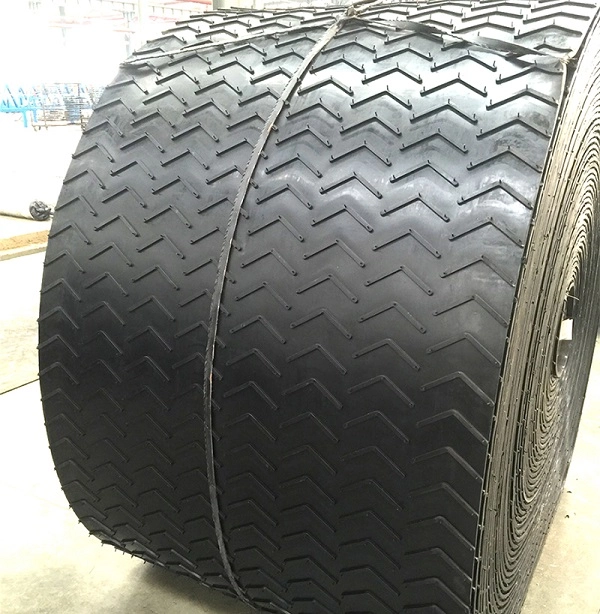

Stängt Chevron-bälte

Det stängda chevronmönstret ger en kontinuerlig upphöjd yta med stark materialgripande prestanda. Den är lämplig för att transportera styckemalm, sten, ballast och andra bulkmaterial på branta lutande sektioner, med transportvinklar på upp till cirka 40° beroende på materialegenskaper och transportörens design.

Öppna kilrem

Det öppna V-formade mönstret ger måttlig halkskydd samtidigt som det lämnar mer utrymme mellan upphöjda sektioner för materialutmatning och rengöring. Den är lämplig för spannmål, sand och småkorniga material på transportlinjer med ca 15°–30° lutning.

Prickigt grovt bälte

Den prickade ytan består av små upphöjda gummispetsar som ger skonsam friktion utan att skapa överdriven materialretention. Den används främst för kartonger, påsar, förpackade varor och spannmålshantering på lågvinklade transportlinjer under cirka 15°.

Diamantkorsbälte

Diamantkorsmönstret ger balanserad ytfriktion och lateral materialstabilitet. Dess relativt öppna struktur underlättar också ytrengöring, vilket gör den lämplig för logistiksortering, lätta industriprodukter och färdigvarutransporter.

Hur påverkar mönsterval transportörens prestanda?

De viktigaste valfaktorerna är transportvinkel, materialegenskaper, mönsterhöjd och erforderlig ytfriktion. Ett högre eller mer kontinuerligt mönster ger generellt starkare grepp, medan ett öppet eller lågprofilmönster kan erbjuda enklare rengöring och lägre materialhållning.

Mönstertyp	Kärnegenskaper	Tillämpligt arbetsvillkor
Stängd Chevron	Högt grepp och stark materialhållning	Klumpmalm, sten och aggregat brant transport
Öppna V-mönster	Måttlig halkskydd och lättare urladdning	Spannmål, sand och granulära material
Prickigt grovt mönster	Lätt friktion och relativt enkel rengöring	Kartonger, påsar och förpackade varor
Diamantkorsmönster	Balanserad friktion och sidostabilitet	Logistik och lätta industriprodukter

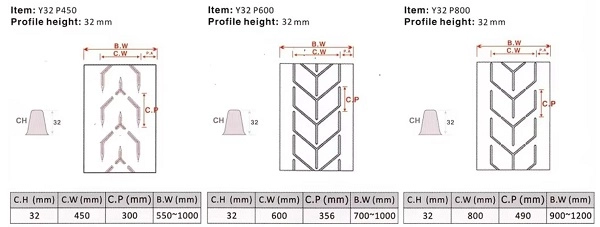

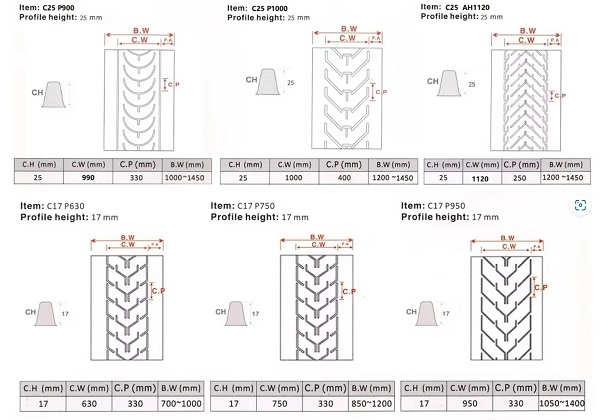

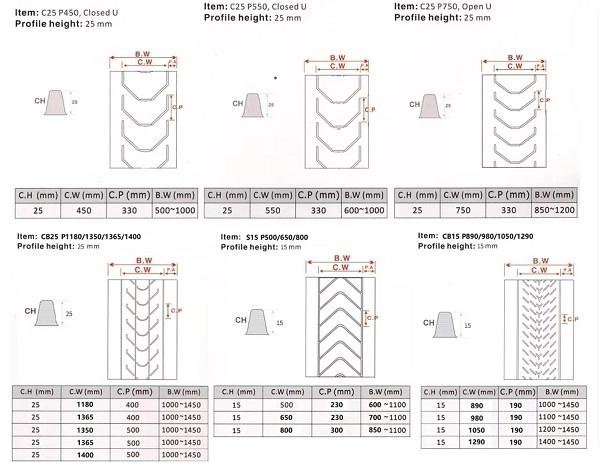

Vilka storlekar och specifikationer ger YUFENG?

YUFENG levererar mönstrade transportband med olika stomstyrkor, bredder och mönsterhöjder för att matcha olika transportörstrukturer. Standardalternativ inkluderar EP100–EP1000 och NN100–NN800 tygkroppar, bältesbredder från 300 mm till 2400 mm och mönsterhöjder på 6 mm, 16 mm, 25 mm och 32 mm.

Specifikation	Tillgängligt sortiment
Tyg kadaver	EP100–EP1000 / NN100–NN800
Bältes bredd	300–2400 mm
Mönsterhöjd	6 / 16 / 25 / 32 mm
Ytmönster	Chevron / V / Dot / Diamond / Custom
Funktionellt gummi	Slitage / Flamskyddsmedel / Hög temperatur / Olja / Köldbeständig

Vilket mönstrat bälte är lämpligt för olika applikationer?

Allmänt slitstarkt Chevron-mönstrat bälte

Detta är standardkonfigurationen för transport av bulkmaterial med normal temperatur. Det slitstarka gummiskyddet är lämpligt för kol, sand, kalksten, ballast och liknande material, med ett typiskt arbetstemperaturområde på -20°C till +60°C.

Flamskyddande antistatiskt mönstrat bälte

Denna typ använder flamskyddade och ledande gummiblandningar för underjordiska transportapplikationer där brand och statisk elektricitet är säkerhetsproblem. Modeller för kolgruvor kan tillverkas enligt tillämpliga MT/T668-krav.

Mönstrat bälte som tål hög temperatur

Högtemperaturmönstrade bälten använder värmebeständiga gummiblandningar för att transportera heta material som cementklinker och stålslagg. YUFENG-konfigurationer kan specificeras för materialtemperaturer under cirka 180°C enligt de faktiska transportförhållandena.

Oljebeständigt mönstrat bälte

Oljebeständiga modeller använder NBR-baserat täckgummi för att minska svullnad och sprickbildning orsakad av mineralolja, smörjmedel och andra oljehaltiga material. De är lämpliga för kemiska anläggningar, oljerelaterad materialhantering och industriella produktionsmiljöer.

Lågtemperaturbeständigt mönstrat bälte

Lågtemperaturformuleringar bibehåller gummiflexibiliteten i kalla utomhusmiljöer. De kan specificeras för applikationer som kräver drift ner till cirka -40°C, inklusive dagbrottsbrytning och vinterbulkmaterialtransport.

Prickigt logistikbälte med grovt mönster

Den prickiga ytan med låg profil ger kontrollerad friktion för kartonger, spannmålspåsar och förpackade produkter. Den är lämplig för lagersortering och logistiktransporter där överdriven ytmönsterhöjd är onödig.

Vilka anpassningsalternativ finns tillgängliga?

Mönster Form

YUFENG kan tillhandahålla stängd chevron, öppen V, prickad, diamantkors och andra formgjutna ytkonfigurationer enligt transportörens applikation.

Mönsterhöjd

Mönsterhöjd kan väljas efter transportvinkel, materialstorlek och önskat grepp. Standardalternativen inkluderar 6 mm, 16 mm, 25 mm och 32 mm, med anpassade mått tillgängliga för specifik utrustning.

Tyg kadaver

EP polyestertyg ger låg töjning och stabil dimensionell prestanda, medan NN nylontyg ger större flexibilitet och slagtålighet. Lämplig stomme kan väljas beroende på transportörens längd, lastförhållanden och remskivans diameter.

Funktionell gummiblandning

Höljets gummi kan modifieras för flamskydd, oljebeständighet, högtemperaturbeständighet, lågtemperaturflexibilitet och andra driftskrav.

Konfiguration av bottenyta

Bottenytan kan levereras med en slät tygstödd struktur eller gummistödd struktur enligt transportörens ram, rullarrangemang och installationskrav.

Hur tillverkas YUFENG-mönstrat bälte?

Förberedelse av tygkroppar

Höghållfast EP polyester-nylon canvas eller NN nylontyg väljs enligt den erforderliga draghållfastheten. Tygskikten kontrolleras för enhetlig varp och inslagstäthet för att bibehålla konsekvent bältesspänning.

Beredning av gummiförening

Nytt naturgummi, NBR eller andra funktionella gummiblandningar väljs efter arbetsmiljön. Sammansättningen är formulerad för att ge erforderligt slitage, vidhäftning, temperatur eller kemikaliebeständighet.

Mönstergjutning och vulkanisering

Den mönstrade arbetsytan och bälteskroppen är integrerade genom vulkanisering vid hög temperatur. Denna struktur undviker den separata vidhäftningsbindningen som används av vissa mönstrade bälten av låg kvalitet och minskar risken för att mönster flagnar vid upprepad böjning.

Fabrikskvalitetsinspektion

Tyg och gummimaterial provtas för drag-, töjnings- och vidhäftningsförmåga före produktion. Färdiga bälten inspekteras för stomprestanda, täckgummiegenskaper och mönsterbindning före transport.

Vilka råvaror använder YUFENG?

Dragkraftig stomme

YUFENG använder höghållfast EP polyester-nylon canvas eller NN nylontyg med kontrollerad varp och inslagstäthet för att ge stabil dragprestanda.

Mönster Cover Gummi

Nytt naturgummi, NBR och funktionellt syntetgummi kan väljas efter slitage, olja, temperatur och säkerhetskrav.

Limning Skim Gummi

Skumgummi med hög vidhäftning används mellan tygskikt och gummiblandningar för att förbättra bindningen mellan skikten och minska risken för delaminering under kontinuerlig belastning.

Råvaruinspektion

Varje parti tyg och gummimaterial genomgår fabrikslaboratorieprover för draghållfasthet, töjning och vidhäftning innan de går in i vulkaniseringsprocessen. Material som inte uppfyller interna krav släpps inte ut för produktion.

Vilka standarder följer YUFENG-mönstrat bälte?

YUFENG mönstrade transportband tillverkas med hänvisning till tillämpliga internationella och inhemska transportbandsstandarder, inklusive ISO 14890, DIN 22102 och GB/T 7984. Flamskyddande modeller för underjordisk kolbrytning kan tillverkas enligt tillämpliga MT/T668-krav. Exportorder kan vid behov stödjas med CE- och SGS-inspektionsdokumentation.

Vilka kvalitetsdokument kan tillhandahållas?

ISO9001 kvalitetsledningscertifikat

Kvalitetsledningssystemdokumentation kan tillhandahållas för kvalificerade produkter och tillämpliga beställningar.

CE-exportdokumentation

CE-relaterad exportdokumentation kan tillhandahållas för tillämpliga produktkonfigurationer och destinationsmarknadskrav.

SGS testdokumentation

SGS-inspektions- eller råmaterialprestandarapporter kan tillhandahållas enligt kundens krav och testomfattning.

Fabriksprestandatestrapport

Fabrikstestdokumentation kan täcka draghållfasthet, töjning och andra tillämpliga prestandaindikatorer för den medföljande remspecifikationen.

Vilka är de grundläggande tekniska indikatorerna?

Prestandaobjekt	Standardkrav	Teststandard
Förlängning vid brott på tygkroppen	≥300 %	ISO 6259
Mellanlagers skalstyrka	≥12 N/mm	ISO 2411
Permanent förlängning under nominell belastning	≤2,5 %	DIN 22102
Täcka gumminötningsförlust	≤0,8 cm³/1,61 km	ISO 4649
Mönsterbindningsprestanda	Ingen skalning efter 10 000 böjcykler	Fabriksböjningstest

Hur man skär, skarvar och installerar ett mönstrat bälte?

Het vulkaniseringsskarvning

För permanenta transportörskarvar skärs bandändarna i stegvisa lager enligt tygskiktets struktur. Fogsytorna rengörs, matchande skumgummi monteras mellan skikten och en vulkaniseringspress används för kontrollerad uppvärmning och tryck. Efter kylning och inspektion kan fogen sättas i normal drift.

Reparation av kalllim

Kallbindning kan användas för tillfällig reparation eller utvalda korttidsapplikationer. Det skadade området ska rengöras och ruggas upp innan du applicerar lämpligt transportbandslim. Den reparerade delen måste vara helt härdad innan transportören startas om.

Layout för transportband

Övre bärande sektioner bör använda lämpliga tråghjul, medan stöthjul bör installeras runt matningsställen med högt fall. Självinställande löphjul kan anordnas med lämpliga intervall på långa transportlinjer för att hjälpa till att kontrollera bandspårningen.

Vilka stödprodukter kan YUFENG leverera?

Serien med löpande band

YUFENG kan leverera tygtransportband, stållina transportband, sidovägg transportband och grovt topp transportband för olika transport konfigurationer.

Conveyor Roller Series

Stödjande produkter inkluderar trågrullar, slaghjul, självinställande rullar och korrosionsskyddande HDPE-rullar.

Gummitillbehör

Slitstarka gummidukar, transportbandslister, reparationslim och lappsatser kan levereras för transportörunderhåll och reparation.

HDPE Pipeline Series

HDPE vattenrör och HDPE mudderrör kan levereras för extra vätsketransportapplikationer i gruvdrift och relaterade projekt.

Anpassad bearbetning

YUFENG kan justera bältesbredd, tygskikt, mönsterhöjd och funktionell gummiformulering enligt kundens ritningar och driftsförhållanden.

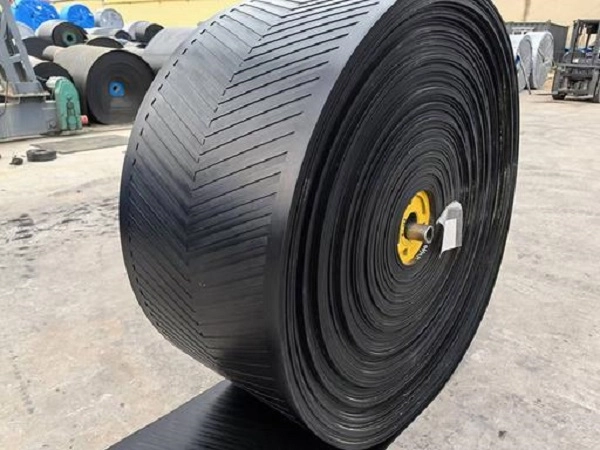

Hur packas och förvaras mönstrat transportband?

Smal bredd rullar

För 300–800 mm bältesbredd lindas bältet på en solid papperskärna och skyddas med vattentät plastfilm och en yttre vävd påse.

Breda rullar

För 1000–2400 mm breda band används stålband för förstärkning, med presenningsskydd och lastning av träpall för containertransport.

Genvägssektioner

Specialskurna bältesektioner kan packas separat för att minska skador på mönsterytan och repor under hantering och transport.

Förvaringsvillkor

Mönstrade transportband bör förvaras horisontellt med en staplingshöjd på högst 1,5 m. Långvarigt direkt solljus, kemiska lösningsmedel och andra tillstånd som kan påskynda gummiåldringen bör undvikas.

Hur begär man en offert för mönstrat bälte?

För grossist- eller anpassade mönstrade transportbandskrav, tillhandahåll följande teknisk information så att YUFENG kan välja lämplig stomme och mönsterkonfiguration:

Stommetyp: EP eller NN
Bältes bredd
Mönsterform och höjd
Maximal transportvinkel
Materialtyp och klumpstorlek
Arbetstemperatur och transportmedium
Förmedlingsavstånd
Total orderkvantitet
Målleveranshamn

Baserat på dessa parametrar kan YUFENG utvärdera den erforderliga tygkvaliteten, bälteskonstruktionen, täckgummi och mönsterkonfiguration för applikationen.

YUFENG Global kontaktinformation

E-post

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabriksadress

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

Dubbat transportband

YUFENG Dubbade transportband är designat för exakt och skonsam materialhantering och använder upphöjda runda, ovala eller kapselformade dubbar för att ge kontrollerat grepp med punktkontakt. Fälttestad inom träbearbetning, livsmedelsförädling och logistik förbättrar den produktstabiliteten på lutande transportörer samtidigt som den minskar ytskador. PVC-, PU-, gummi- och PE-alternativ finns med anpassade reglar, höjder och densiteter.

Visa mer >> Skicka förfrågan >>

Diamantmönster transportband

För transportapplikationer som kräver pålitligt grepp i växlande riktningar och lutningar, ger YUFENG Diamond Pattern Transportband stabil rundstrålande anti-halkprestanda. Dess upphöjda diamantyta förbättrar materialets dragkraft samtidigt som den hjälper till att avlägsna fukt och skräp, vilket minskar glidning jämfört med platta bälten. Anpassade diamantstorlekar, djup, densiteter och bältesspecifikationer är tillgängliga för gruvdrift, jordbruk, livsmedelsförädling, logistik och konstruktion.

Visa mer >> Skicka förfrågan >>

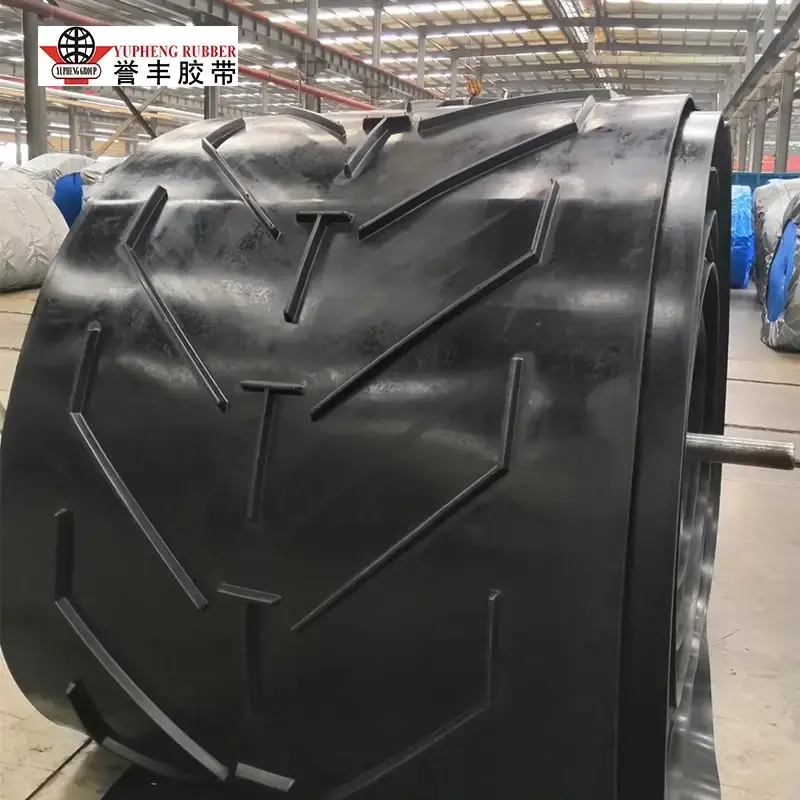

Chevron transportband

YUFENG Chevron-transportband är designat för effektiv lutande transport av bulkmaterial och använder integrerade vulkaniserade V-formade klossar för att förbättra greppet och förhindra att material rullar tillbaka i sluttningar upp till 40°. Dess hållbara, nötningsbeständiga konstruktion stöder krävande tillämpningar inom gruvdrift, hamnar, jordbruk och byggmaterial, med C15, C25 och andra klossmönster tillgängliga för skräddarsydda transportkrav.

Visa mer >> Skicka förfrågan >>

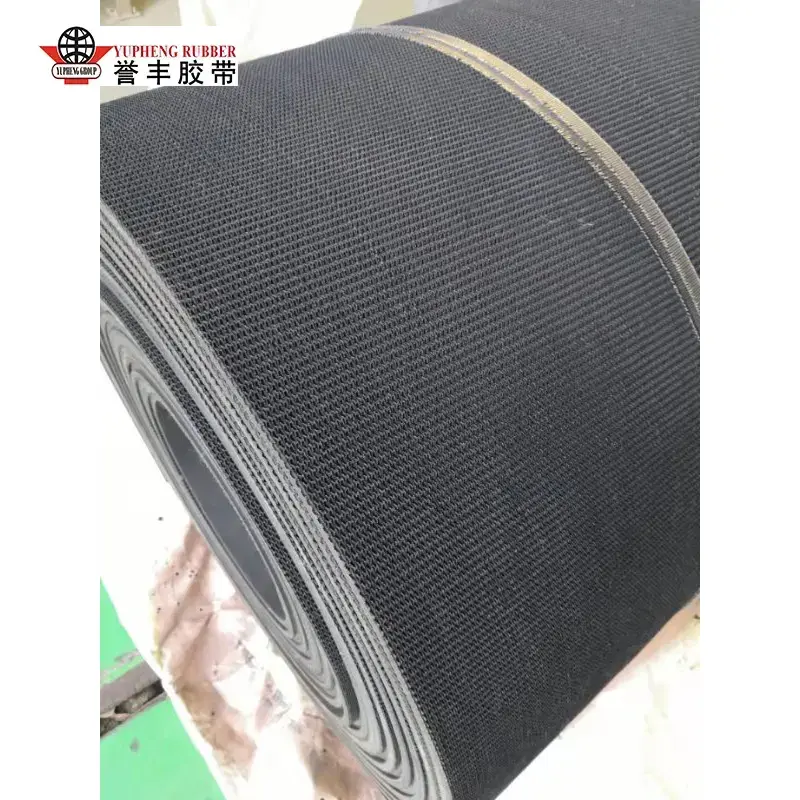

Rough Top Transportband
