Löprulle för tråg med lika längd

Balanserad lastfördelning är kärnfördelen med YUFENG Equal Length Troughing Idler Roller. Tillgängliga i 89–159 mm diametrar för 400–2400 mm bandbredder, dess tre lika långa rullar ger symmetriskt bältestöd och hjälper till att minska ojämnt kantslitage och materialspill. Varje enhet genomgår rotations-, slag-, korrosions- och tätningstester, med CAD-ritningar och provprovning tillgängliga.

Produktdefinition och komplett YUFENG tillverkningsprocess

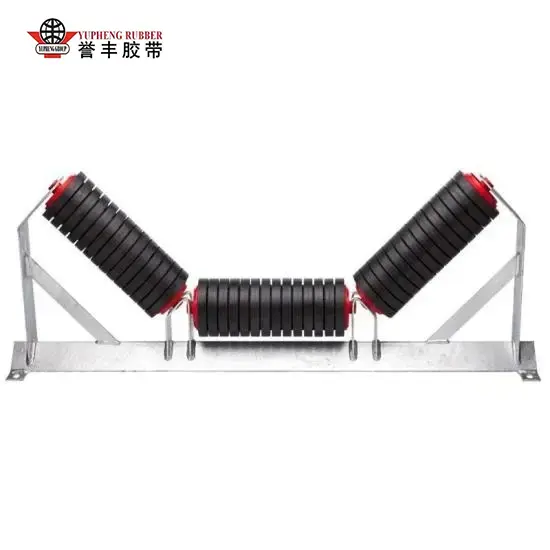

1. Lika längd trågtomgångskonstruktion

YUFENG Equal-Length Troughing Idler består av tre rullar med samma längd och diameter monterade på ett integrerat stämplingsfäste. En horisontell mittrulle och två symmetriska lutande sidorullar bildar en balanserad konkav bärprofil för stabil bulktransport.

Jämfört med ojämnt långa rännhjul som använder kortare vingrullar, ger den lika långa designen ett mer konsekvent stöd över transportbandet. Detta hjälper till att fördela lasten jämnare och minskar lokal stress, ojämnt remslitage och potentiell remavvikelse orsakad av inkonsekventa rulldimensioner.

2. Förstärkt konstruktion för tung drift

YUFENG använder Q235 sömlösa tjockväggiga stålrör, solida kolstål integrerade axlar, förstärkta kallstämplade konsoler och flerlagers labyrintkomposit dubbla oljetätningar. CNC-skärning, gasskyddad svetsning och elektrostatisk rostskyddsbeläggning vid hög temperatur appliceras för att förbättra dimensionsnoggrannheten, strukturell styrka och korrosionsbeständighet.

Medan vissa lågkostnadsrullar använder 2,0–2,5 mm tunnväggiga rör som kan deformeras under långvariga tunga belastningar, använder YUFENG Equal-Length Troughing Idlers 3,5 mm tjocka sömlösa stålrör. Högprecisions dubbeltätade 6204-, 6205- och 6306-lager finns tillgängliga enligt belastningskrav.

3. Precisionsrotation och stabil löpprestanda

Det radiella utloppet för varje vals kontrolleras inom 0,5 mm, medan det statiska rotationsmotståndet bibehålls på cirka 1,5–2,5 N. Dessa tillverkningskontroller hjälper till att uppnå jämn rotation, låg friktion och minskat driftsljud under kontinuerlig transport.

Den förstärkta strukturen är lämplig för krävande miljöer med hög dammkoncentration, hög luftfuktighet, stänk av mineralslam och mild syra- eller alkaliexponering, vilket ger stabilt stöd för långvarig transportördrift.

4. Anpassade material för olika applikationer

YUFENG tillhandahåller specialiserade konfigurationer, inklusive gummilagda slitstarka rullar, UHMWPE-polymer-korrosionsskyddande rullar och rostfria axelalternativ.

Dessa konfigurationer kan väljas i enlighet med materialets nötningsförmåga, korrosionsförhållanden, fuktexponering och krav på transportörer. Alla inkommande råvaror genomgår inspektioner av kemisk sammansättning och mekanisk styrka innan de går in i produktionen för att bibehålla konsekvent tillverkningskvalitet.

Autentiska långtidsfälttestdata

1. Sex månaders underjordisk kolgruvafälttest

YUFENGs tekniska team genomförde ett 6-månaders oavbrutet drifttest av Equal Length Troughing Idler Roller i en underjordisk kolgruva för att utvärdera dess långsiktiga prestanda under krävande transportförhållanden. Testet omfattade kontinuerlig drift, lagerbelastning, tätningsbeständighet, remskydd och materialspillkontroll.

Testmiljö:Underjordisk vägbana för kolgruva med dammkoncentration på ≥1200 mg/m³, omgivningstemperatur från -10°C till +65°C och 24-timmars kontinuerlig transportdrift.

Engrupps lagerbelastning:Upp till 2 800 kg, hantering av råkol, gäng och blandade malmbulkmaterial.

2. Verifierade prestandaresultat

Livslängd:Testhjulen ackumulerade 32 600 stabila drifttimmar, med en registrerad livslängd som är 3–5 gånger längre än vanliga tunnväggiga ojämnt långa löphjul som används för jämförelse.

Tätningshållbarhet:Efter 30 dagar i följd av damm- och högtrycksvattenspraycirkulationstestning visade alla testprover noll lagerstopp och noll internt smörjmedelsläckage.

Bältesskydd:Den balanserade rullstrukturen av lika längd hjälper till att minska den ensidiga kantfriktionen mellan transportbandet och rullarna, vilket förlänger den totala rembytescykeln med upp till 40 % under de testade förhållandena.

Materialspill:Med en standardtrågvinkel på 35° uppnådde det testade jämnlängda tomgångssystemet en uppmätt spillhastighet på 0,48 %, jämfört med 3,2 % för parallella plana löphjul och ojämnt långa löprullar under samma transportvolym.

Fullständig produktklassificering och tekniska parametrar

1. Standard med lika längd 3-vals rännhjul

En allmän konfiguration för gruvdrift, cement, spannmål och andra transportsystem för bulkmaterial. Standardtrågvinklar inkluderar 20°, 30°, 35° och 45°.

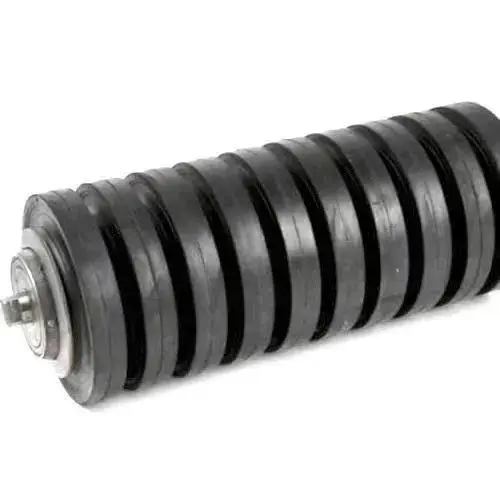

2. Slagbuffert med samma längd löphjul

Dessa rullar är designade för lastnings- och materialmatningspunkter och har tjock gummilagring för att absorbera stötar från fallande malm och minska direkt påverkan på transportbandet och rullstrukturen.

3. Automatisk självinställande rännrulle med lika längd

Utrustad med en stödstruktur för avvikelsekorrigering för att hjälpa till att styra transportbandet tillbaka mot sitt normala körläge, vilket minskar kantnötning och potentiell remskada.

4. UHMWPE Anti-korrosion med samma längd troughing tomrulle

Använder en UHMWPE-polymerrullkropp med axelalternativ i rostfritt stål för korrosiva miljöer som kemiska anläggningar, saltgårdar och avloppsvattenreningsanläggningar utsatta för syra, alkali eller saltdimma.

Standard teknisk parametertabell

Real Global Customer Project Cases

1. Kolgruvprojekt i dagbrott i Mongoliet

Ett koltransportörsystem på 12 km över berget med ett 1 200 mm brett kraftigt band och en konstruerad transportkapacitet på 2 000 ton i timmen har tidigare upplevt för tidiga haverier med ojämnt långa tomgångar efter cirka 6 000 drifttimmar.

YUFENG levererade skräddarsydda 35° förstärkta tätningar med lika långa rännhjul med förtjockade rörväggar och förbättrad labyrinttätning. Efter 18 månaders kontinuerlig drift utomhus noterade projektet noll byte av vält och noll rapporterade vältfel, medan de månatliga arbetskostnaderna för underhåll minskade med cirka 65 %.

2. Sydostasiens kustmalmlossningsterminal

Projektet involverade kontinuerlig lossning av fartyg utomhus och lagertransport under allvarlig salt-dimma korrosion vid kusten. YUFENG levererade UHMWPE korrosionsskyddande löphjul med lika längd med inre axlar av rostfritt stål.

Efter två års kontinuerlig drift visade de medföljande valsarna inga rapporterade rostrelaterade fel eller lagerblockeringar, vilket ger tillförlitligt stöd för långtidshantering av bulkmaterial vid kusten.

3. Inhemsk produktionslinje för cementklinker

A cement clinker production line with a daily capacity of 5,000 tons required rollers for high-temperature kiln ash conveying and highly abrasive aggregate transportation. YUFENG supplied rubber-lagged Equal Length Impact Troughing Idlers to reduce impact and abrasive contact between the conveyed material, rollers and conveyor belt.

Den skräddarsydda slagtåliga konfigurationen hjälper till att skydda transportbandets yta, minska onormalt slitage och förlänga transportsystemets driftscykel.

Kärnkonkurrensfördelar jämfört med vanliga ojämn långa marknader

Tillämpliga industriella scenarier

YUFENG Equal Length Troughing Idler Roller är designad för transport av bulkmaterial som kräver balanserad lastfördelning, stabilt bältesstöd och tillförlitlig långtidsdrift. Olika valsmaterial och konfigurationer kan väljas beroende på arbetsmiljön.

1. Gruvindustri

Lämplig för kolgruvor i dagbrott, underjordiska järnmalm, guldmalm och bauxit transportsystem, som stödjer långdistanstransporter av tunga bulkmaterial under krävande driftsförhållanden.

2. Värmekraftverk

Används för kolmatningslinjer, transport av kalkstensavsvavlingsmaterial och transportsystem för aska och slagg. Den förstärkta rullstrukturen stöder kontinuerlig bulkmaterialhantering.

3. Byggmaterialindustri

Lämplig för cementfabriker, sand- och stenbrott, grusbearbetningslinjer och andra applikationer som involverar abrasiva bulkmaterial och kontinuerlig transport.

4. Hamnar och bulklastterminaler

Designad för kol, järnmalm, spannmål och kemisk bulklast, lossning och lagertransportsystem. Olika valsmaterial och tätningskonfigurationer kan väljas för utomhusmiljöer och miljöer med hög luftfuktighet.

5. Kemisk & Saltproduktion

UHMWPE-korrosionsskydd av lika långa rännor finns tillgängliga för applikationer som utsätts för syra, alkali, saltdimma och andra korrosiva förhållanden, inklusive kemiska anläggningar, saltproduktionsanläggningar och relaterade materialhanteringssystem.

6. Spannmålsbearbetningsindustrin

Låg slitage och livsmedelsklassade valsalternativ är lämpliga för vete, majs, ris och andra jordbruksbulkmateriallagring och transportsystem, vilket ger mjuk rotation och stabilt bältesstöd.

Fabrikens professionella styrka och kvalitetssäkring

YUFENG driver en standardiserad 20 000 m² automatiserad produktionsverkstad utrustad med mer än 50 uppsättningar av CNC-precisionsbearbetningsutrustning. Med en månatlig produktionskapacitet på upp till 80 000 transportörer och 15 års dedikerad tillverkningserfarenhet fokuserar vi på pålitliga rulllösningar för gruvdrift, cement, hamnar, kraftgenerering, jordbruk och andra bulktransportindustrier.

1. Tillverkningsförmåga

Vårt produktionssystem integrerar CNC-precisionsbearbetning, tillverkning av rullrör, axelbearbetning, svetsning, lagermontering, tätning och ytbehandling. Produktionskapaciteten stödjer både standardvalsbeställningar och skräddarsydda specifikationer för storskaliga transportprojekt.

2. Kvalitetscertifieringar och efterlevnad

Våra rullprodukter tillverkas under ett kontrollerat kvalitetsledningssystem och stödjer ISO 9001, MT/T 821 och CE-relaterade krav. Tredjeparts fabriksrevisionsrapporter och produktprestandatestdokument kan tillhandahållas för kvalificerade kundprojekt.

3. Kvalitetskontroll i fem steg

Vår QC-process omfattar råmaterialinkommande inspektion, halvfärdig svetshållfasthetstestning, färdig testning av rullrotationsmotstånd, simulering av förseglingsåldring och slutlig förpackningsinspektion. Detta flerstegsinspektionssystem hjälper till att upprätthålla konsekvent dimensionell noggrannhet, tätningsprestanda och rotationsstabilitet över produktionspartier.

4. CAD-teknik och teknisk support

YUFENG tillhandahåller gratis CAD-teknikritningar för projektmatchning, installationsbekräftelse och verifiering av transportörens struktur. Vårt tekniska team kan rekommendera lämplig rulldiameter, trågvinkel, lagerkonfiguration och konsoldimensioner enligt bandbredd och transportförhållanden.

5. Prov och anpassad produktionstjänst

Små provbeställningar kan stödjas med provleverans inom cirka 7 dagar, beroende på produktspecifikationer. Standard massproduktionsorder kräver i allmänhet 15–20 dagar, medan skräddarsydda specifikationer schemaläggs enligt projektkrav och produktionskomplexitet.

6. Global eftermarknadssupport

YUFENG tillhandahåller teknisk fjärrstyrning för val av vals, installation och drift. För kvalificerade storskaliga industriprojekt utomlands kan vi också tillhandahålla matchningshjälp på plats för att hjälpa kunder att uppnå tillförlitlig transportörprestanda.

Omvandling

Letar du efter en vält med lång livslängd och lågt underhåll för att uppgradera ditt bulktransportsystem och sänka driftskostnaderna på lång sikt? Kontakta vårt professionella ingenjörsteam just nu för att ansöka om gratis produktprover, få skräddarsydda tekniska ritningar och fabriksdirekta grossistprislista! Vi tillhandahåller en komplett matchningslösning för transportörkomponenter för alla dina materialhanteringsprojektkrav.

FAQ-sektionen

1. Fråga: Vilka är de viktigaste fördelarna med vår löprulle med lika långa löprullar jämfört med ojämna längder?

S: Våra tre lika långa rullar realiserar en fullständigt balanserad lastfördelning, eliminerar ensidig bandspänning och kantnötning, minskar materialspill och förlänger transportbandets livslängd avsevärt. 35° är den mest universella standardvinkeln som är lämplig för de flesta gruv- och cementindustriprojekt. 20° ljusvinkeltyp passar lätta spannmålstransporter, medan 45° djuptrågmodell är designad för bulktransport med hög kapacitet. YUFENG kan justera fästets lutningsvinkel helt enligt din transportördesignritning.

2. Fråga: Kan vi leverera korrosionsskyddande tråghjul med lika längd till saltgårdar och kemiska produktionsanläggningar?

A: Absolut. Vi tillhandahåller tre rostskyddslösningar: UHMWPE icke-metallisk polymer med lika långa löphjul, gummibelagda slitstarka rostskyddsstål löphjul och skräddarsydda inre axelhjul i rostfritt stål, som kan anpassa sig till långvariga frätande arbetsmiljöer med syra, alkali och saltdimma.

3. F: Vad är minsta beställningskvantitet och standardleveranstid?

 S: Provbeställningen MOQ är 1 stycke; bulk formell order MOQ är 100 set. Standardlagerspecifikationer för konventionella löprullar av lika längd kan levereras inom 7 arbetsdagar, medan skräddarsydda icke-standardiserade trågrullar med lika längd kräver 15–20 dagars produktionsperiod.

4. F: Överensstämmer lika långa tråghjul med internationella industridesignstandarder?

S: Alla färdiga produkter uppfyller helt CEMA, ISO, MT/T 821 och DIN globala industristandarder, fullständiga officiella testrapporter bifogas för gränsöverskridande exporttullklarering.
