Trågande löprulle

Med 15 års erfarenhet av tillverkning av transportbandsrullar, levererar YUFENG tråghjul i 89–159 mm diametrar för 400–2400 mm bandbredder. Varje troughing Idler Roller genomgår rotations-, slag-, korrosions- och tätningstester för att säkerställa tillförlitlig prestanda. Den integrerade trågdesignen hjälper till att minska materialspill och ojämnt slitage på bälteskanterna, med CAD-ritningar, provtester och teknisk support tillgänglig.

Produktdefinition och komplett tillverkningsprocess

1. Troughing tomgångskonstruktion och funktion

En tråghjulsenhet består av tre individuella rullar monterade på en integrerad stansningskonsol: en horisontell mittrulle och två symmetriska lutande sidorullar. Tillsammans bildar de ett stabilt konkavt bärtråg som stödjer transportbandet och hjälper till att hålla bulkmaterial centrerat under transport.

YUFENG väljer högkvalitativa Q235 sömlösa tjockväggiga stålrör för rullkroppen, solida kolstålsaxlar, förstärkta kallstämplade fästen och dubbla labyrint-oljetätningar i flera lager. Automatiserad CNC-skärning, gasskyddad svetsning och elektrostatisk högtemperaturbeläggning mot rost används under hela tillverkningsprocessen för att förbättra dimensionsnoggrannheten, strukturell styrka och korrosionsbeständighet.

2. Förstärkt rullkonstruktion för tunga transporter

Många billiga generiska rullar använder tunnväggiga rör runt 2,0–2,5 mm tjocka, som kan deformeras under långvarig tung belastning och bidra till remfel, materialspill och lagerbrott. YUFENG använder 3,5 mm tjocka sömlösa stålrör för förstärkt rullkonstruktion, kombinerat med högprecisions 6204, 6205 och 6306 serie dubbeltätade lager enligt den erforderliga belastningen.

Radiellt utlopp kontrolleras inom 0,5 mm, medan det statiska rotationsmotståndet bibehålls på cirka 1,5–2,5 N. Denna precision hjälper välten att uppnå stabil rotation, låg friktion och minskat driftsljud i krävande miljöer med hög damm, luftfuktighet, mineraluppslamning eller mild syra- och alkaliexponering.

3. Specialiserade material för olika arbetsförhållanden

Utöver vanliga ståltråghjul, upprätthåller YUFENG dedikerade produktionsmöjligheter för specialiserade rullkonfigurationer. Tillgängliga alternativ inkluderar gummilagrade slitstarka rullar, UHMWPE-korrosionsskyddande rullar och axelkonfigurationer av rostfritt stål.

Dessa alternativ gör det möjligt för kunderna att välja lämpliga valsmaterial och strukturer efter slipande material, korrosiva miljöer, fuktexponering och andra driftsförhållanden. Före produktionen genomgår inkommande råvaror kemisk sammansättning och mekanisk hållfasthetsinspektion för att säkerställa konsekvent materialkvalitet från början av tillverkningsprocessen.

Autentiska långtidsfälttestdata

1. Sex månaders underjordisk kolgruvafälttest

YUFENG arrangerade ett sex månaders oavbrutet fältdriftstest för sin Troughing Idler Roller i en underjordisk kolgruva. Testet fokuserade på långvarig körstabilitet, tätningsprestanda, bandskydd och materialinneslutning under krävande transportförhållanden.

Testmiljö:Underjordisk kolgruvaväg med dammkoncentration på ≥1 200 mg/m³, omgivningstemperatur från -10°C till +65°C och 24-timmars kontinuerlig transportdrift.

Lasttillstånd:Varje vältgrupp klarade en maximal belastning på upp till 2 800 kg samtidigt som råkol, gånggas och blandade bulkmaterial transporterades.

2. Verifierad livslängdsprestanda

Under fälttestet ackumulerade YUFENG-tråghjulet 32 ​​600 stabila drifttimmar. Baserat på de registrerade jämförelsedata representerar detta cirka 3–5 gånger livslängden för vanliga tunnväggiga rullar som används under liknande förhållanden.

3. Tätning & lagerskydd

Efter 30 dagar i följd av cyklisk dammexponering och högtryckssprutning med vatten visade de testade rullarna inga lagerstopp och inget internt smörjmedelsläckage. Den flerskiktiga labyrinttätningsstrukturen hjälpte till att skydda lagerenheten från damm och vatteninträngning.

4. Transportbandsskydd

Standardtrågstrukturen ger ett stabilt bandstöd och hjälper till att minska överdriven kantfriktion mellan transportbandet och rullarna. Under fälttestet förknippades den optimerade rullkonfigurationen med en förlängning på cirka 40 % av utbytescykeln för transportbandet jämfört med det tidigare drifttillståndet.

5. Materialspillkontroll

Den 35° dalvinkeln hjälper till att bilda en djupare bärprofil och håller fina bulkmaterial mer effektivt inom transportbandet. Under samma transportvolym var den uppmätta materialspillhastigheten cirka 0,48 %, jämfört med 3,2 % för parallella plana tomhjulskonfigurationer.

Dessa fältresultat ger praktiska referensdata för kunder som utvärderar tråghjul för underjordsbrytning, bulkmaterialhantering och andra kontinuerliga tunga transportapplikationer.

Heltäckande produktklassificering och tekniska standardparametrar

1. Standard 3-vals rännrulle

Standard 3-rullar troughing Idler är den universella konfigurationen för gruvdrift, cement, spannmål och andra bulkmaterialtransportsystem. Den består av en mittrulle och två lutande sidorullar för att bilda ett stabilt bärtråg. Standardtrågvinklar inkluderar 20°, 30°, 35° och 45°, vilket gör att strukturen kan anpassas till olika materialegenskaper och transportörsdesign.

2. Slagbuffert genomgående tomgångshjul

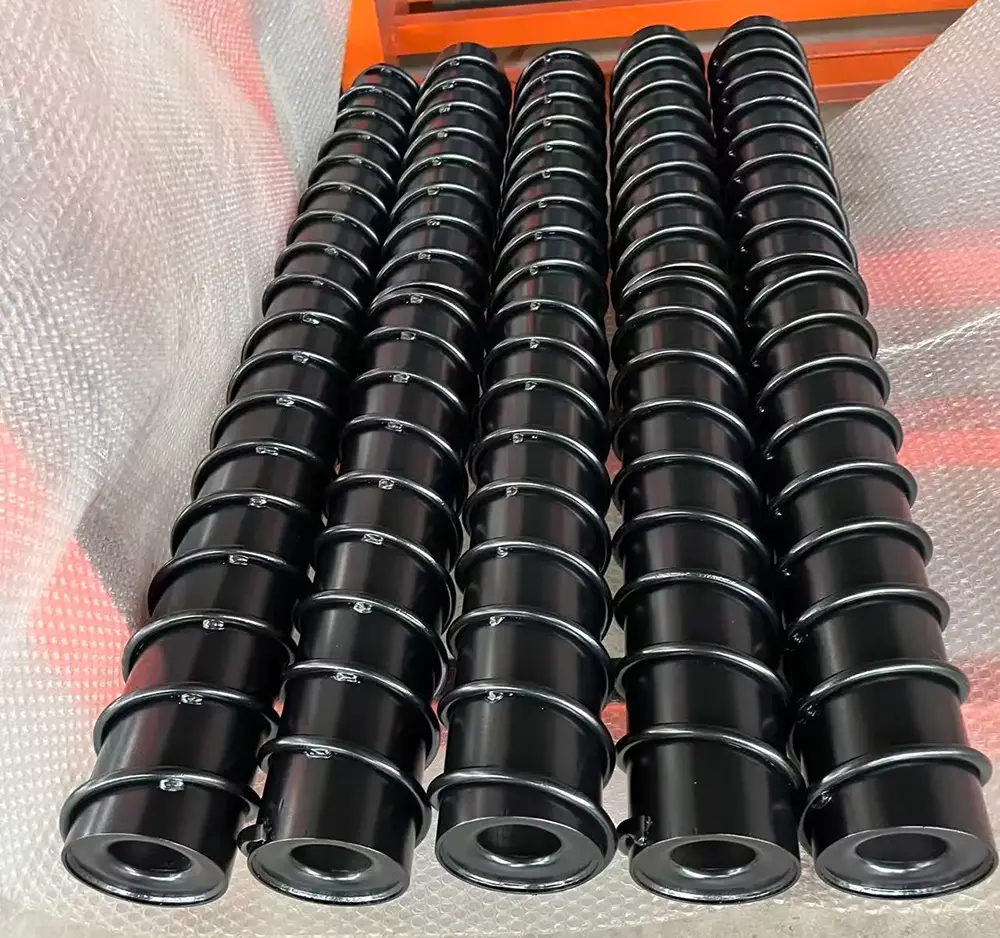

Impact Buffer Troughing Idler är konstruerad för transportörlastnings- och matningspunkter där fallande material genererar hög omedelbar stöt. Dess rullar använder tjock gummilagring för att absorbera stötenergi och minska direkta stötar som överförs till transportbandet och rullstrukturen. Under lämpliga driftsförhållanden kan den gummibuffrade designen absorbera upp till 70 % av den momentana stötkraften från fallande bulkmaterial.

3. Automatisk självinställande rännrulle

Den automatiska självinställande trågrullen har en stödstruktur för avvikelsekorrigering för att hjälpa till att styra transportbandet tillbaka mot sitt normala körläge. Det är lämpligt för transportsystem där bandavvikelser kan orsaka kantnötning, bandskador eller materialspill, vilket bidrar till att förbättra transportörens stabilitet på lång sikt och minska kraven på manuell justering.

4. UHMWPE korrosionsskyddande rännrulle

UHMWPE Anti-Corrosion Troughing Idler använder en icke-metallisk polymerrullkropp designad för korrosiva driftsmiljöer. Dess korrosionsbeständiga konstruktion gör den lämplig för kemiska anläggningar, saltgårdar, avloppsreningsanläggningar och andra applikationer som utsätts för syra, alkali, saltdimma eller fukt. Den lätta rullstrukturen kan också bidra till att minska rotationsmotståndet och underhållskraven.

5. Standard teknisk parameterområde

YUFENG kan ytterligare anpassa rulldiameter, rörtjocklek, axelstorlek, lagerkonfiguration, tätningsstruktur, trågvinkel och fästets dimensioner enligt bandbredd, transportkapacitet, materialegenskaper och faktiska arbetsförhållanden.

Real Global Customer Project Cases

YUFENG-transportrullar har exporterats till mer än 32 länder och regioner, vilket stöder storskalig gruvdrift, hamn-, cement- och bulkmaterialtransportprojekt. Våra valsar väljs efter faktiska arbetsförhållanden som belastning, bandbredd, transportmiljö, korrosionsexponering och materialegenskaper.

1. Kolgruvprojekt i dagbrott i Mongoliet

Projektskala:12 km koltransportörsystem över berget med ett 1200 mm brett kraftigt band och en designad transportkapacitet på 2 000 ton per timme.

Kundutmaning:De tidigare använda lågkostnadsimporterade tomgångsmaskinerna upplevde fel inom cirka 6 000 drifttimmar. Täta driftstopp resulterade i produktionsbortfall och ökade reservdelskostnader.

YUFENG lösning:Vi levererade skräddarsydda 35° förstärkta tätningsrullar med en förtjockad rörvägg och förbättrad labyrinttätningsstruktur. Konstruktionen var optimerad för tunga belastningar, utomhusdrift och gruvförhållanden med hög damm.

Verifierat resultat:Efter 18 månaders kontinuerlig utomhusdrift behövde vältarna inte bytas ut och registrerade inga rapporterade fel. De månatliga arbetskostnaderna för underhåll minskade med cirka 65 %.

Kundfeedback:"Trommhjulen upprätthåller stabil driftstatus under tunga dammdrift utomhus, med mycket mer konkurrenskraftig total kostnadsprestanda än europeiska importerade märken."

2. Sydostasiens kustmalmlossningsterminal

Arbetsvillkor:Transportörsystemet fungerar utomhus under hela året, med kontinuerlig lossning av fartyg och lagertransport under svår exponering för saltdimma vid kusten.

YUFENG lösning:Vi levererade UHMWPE korrosionsskyddande löprullar med inre axlar av rostfritt stål och korrosionsbeständiga komponenter. Rullstrukturen valdes för att minska korrosionsrelaterade lagerproblem och förlänga servicetillförlitligheten i marina miljöer.

Verifierat resultat:Efter två års kontinuerlig drift rapporterade kunden ingen synlig axelrostad eller lagerblockering, vilket stödde stabil drift i en miljö med hög salthalt och hög luftfuktighet.

3. Inhemsk 5 000 ton/dag produktionslinje för cementklinker

Arbetsvillkor:Cementproduktionslinjen hanterar ugnsaska vid hög temperatur och mycket nötande ballastråmaterial, vilket skapar betydande stöt- och slitagebelastningar på transportörsystemet.

YUFENG lösning:Vi levererade gummilagda stötdråghjul utformade för att absorbera stötar vid lastningsområden samtidigt som direktkontakten mellan vassa material och transportbandet minskar.

Verifierat resultat:Den optimerade slagvalskonfigurationen minskade skador på bandytan och bidrog till att förlänga servicecykeln för det kompletta transportsystemet under förhållanden med hög nötning av cementproduktion.

YUFENG kan tillhandahålla tillgängliga projektfoton, tekniska specifikationer och applikationsreferenser för kundutvärdering. För stora utländska transportprojekt kan vårt ingenjörsteam också rekommendera lämpliga rullkonstruktioner enligt bandbredd, lastkapacitet, transportvinkel och driftsmiljö.

Grundläggande konkurrensfördelar jämfört med vanliga marknadslösare

Tillämpliga industriella scenarier

1. Gruvindustri

YUFENG-transportörer är lämpliga för kolgruvor i dagbrott och underjordiska gruvdrifter som involverar järnmalm, guldmalm, bauxit och andra bulkråvaror. De är designade för att stödja långväga transportsystem och krävande arbetsförhållanden där stabil rotation, bärförmåga och tillförlitlig tätning är avgörande.

2. Värmekraftverk

För termiska kraftverk kan YUFENG-transportörer användas i kolmatningssystem, kalkstenstransport för rökgasavsvavling och pannaska eller slaggtransport. Den lämpliga rullstrukturen hjälper till att upprätthålla ett stabilt bältesstöd under kontinuerlig materialhantering och tung drift.

3. Byggmaterialindustri

YUFENG-rullar är tillämpliga på stora cementfabriker, sand- och stenbrott och grusbearbetningslinjer. Deras robusta konstruktion är lämplig för att transportera abrasiva bulkmaterial såsom ballast, krossad sten och cementråmaterial, vilket hjälper till att upprätthålla tillförlitlig transportördrift.

4. Hamnar och bulklastterminaler

Vid hamnar och bulklastterminaler kan YUFENG-transportörer installeras på transportsystem som används för kol, järnmalm, spannmål och kemiska bulkmaterial. De stödjer lastnings- och lossningsutrustning för fartyg, lagertransportörer och andra kontinuerliga materialhanteringssystem.

5. Kemisk & Saltproduktion

För kemiska och saltproduktionsmiljöer som utsätts för syra, alkali eller saltdimma kan YUFENG tillhandahålla korrosionsskyddande UHMWPE-tråghjul. Deras korrosionsbeständiga konstruktion hjälper till att minska rullförslitningen och stöder stabil drift i kemiskt krävande produktionsområden.

6. Spannmålsbearbetningsindustrin

Släta, slitstarka och livsmedelsgodkända valsalternativ finns tillgängliga för transport av vete, majs, ris och andra bulkmaterial i jordbruket. Dessa rullar är lämpliga för spannmålslagring, bearbetning och transportapplikationer där ren drift och pålitlig materialhantering är viktigt.

Fabrikens professionella styrka och kvalifikationer

1. Standardiserad tillverkningskapacitet

YUFENG driver en standardiserad 20 000 m² automatisk produktionsverkstad utrustad med mer än 50 uppsättningar av CNC-precisionsbearbetningsutrustning. Med en månatlig produktionskapacitet på upp till 80 000 uppsättningar av transportörer och 15 års fokuserad tillverkningserfarenhet tillhandahåller vi stabil produktionskapacitet för både standard- och kundanpassade valskrav.

2. Kvalitetsledning och certifieringar

YUFENG upprätthåller ett komplett kvalitetsledningssystem som omfattar råvaruinspektion, produktionsprocesskontroll och testning av färdiga produkter. Våra rullprodukter tillverkas enligt ISO 9001 kvalitetsledningskrav, med tillämpligt stöd för MT/T 821 och CE efterlevnad för relevanta marknader. Tredjeparts fabriksrevisionsrapporter och produktprestandatestrapporter kan tillhandahållas vid behov.

3. Kvalitetskontroll i fem steg

Vår QC-process omfattar fem nyckelstadier: råmaterialinkommande inspektion, halvfärdig svetshållfasthetstestning, färdig rullrotationsmotståndstestning, tätnings- och åldringssimuleringstestning och slutlig förpackningsinspektion före leverans. Denna process hjälper till att säkerställa konsekvent rullprestanda, pålitlig tätning och stabil drift i krävande transportörsystem.

4. Teknisk support & snabb leverans

YUFENG stöder gratis CAD-teknikritningar, 7-dagars provleverans för små provorder och en typisk 15–20 dagars produktionscykel för skräddarsydda bulkorder. För industriprojekt utomlands tillhandahåller vi även teknisk distansvägledning och matchningsstöd på plats för storskaliga transportörsystem.

FAQ

1. Fråga: Vilken trågvinkel på tråghjulsrullen ska jag välja för mitt transportsystem?

S: 35° är den mest universella standardvinkeln som är lämplig för de flesta gruv- och cementindustriprojekt. 20° ljusvinkeltyp passar lätta transporter av spannmål och jordbruksmaterial, medan 45° djuptrågmodell är designad för bulktransport med hög kapacitet för att minimera materialspill. Vi kan justera fästets lutningsvinkel helt enligt din transportörs designritning.

2. Fråga: Kan du leverera rostskyddsrännor till saltgårdar och kemiska produktionsanläggningar?

A: Absolut. Vi tillhandahåller tre anti-korrosionslösningar: UHMWPE icke-metalliska polymerlöpare, gummibelagda slitstarka rostskyddande stålhjul och skräddarsydda inre axelhjul i rostfritt stål, som kan anpassa sig till långvariga syra-, alkali- och saltdimma frätande arbetsmiljöer.

3. F: Vad är din lägsta beställningskvantitet och standardleveranstid?

S: Provbeställningen MOQ är 1 stycke; bulk formell order MOQ är 100 set. Konventionella standardspecifikationer i lager kan levereras inom 7 arbetsdagar, medan skräddarsydda icke-standardiserade löprullar kräver 15–20 dagars produktionsperiod.

4. Fråga: Överensstämmer dina tråghjul med internationella industridesignstandarder?

S: Alla färdiga produkter uppfyller helt CEMA, ISO, MT/T 821 och DIN globala industristandarder, fullständiga officiella testrapporter bifogas för gränsöverskridande exporttullklarering.
